Renovering af kirkens tag og tårn 2019-22

Følg med i arbejdet nedenfor.

Juli 2022 - Så er arbejdet slut.

Fotos: Erik Sørensen

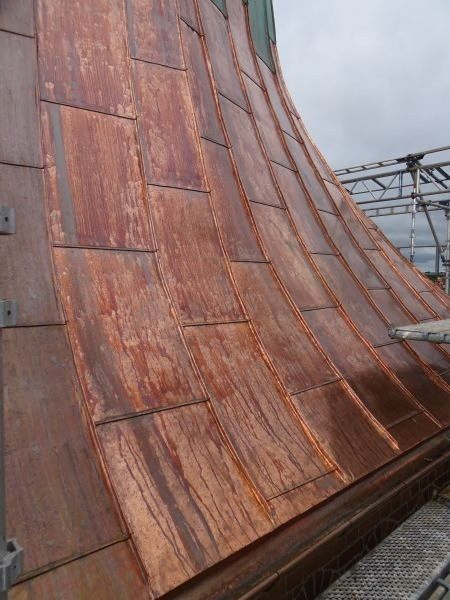

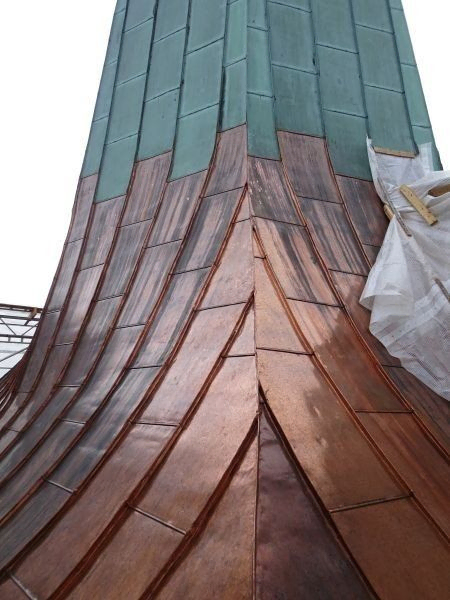

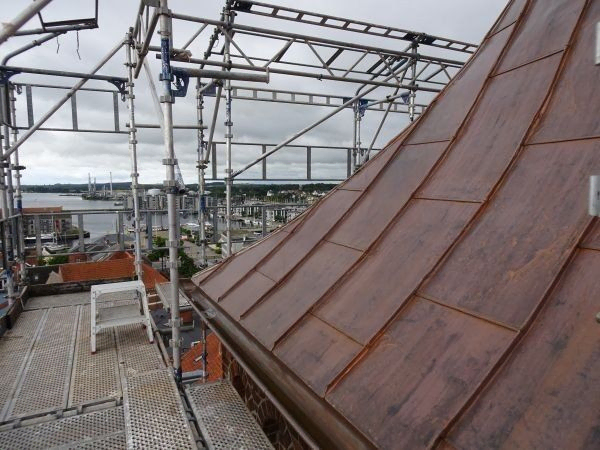

Og nu er vi tæt på afslutningen på blikkenslagernes arbejde med den ny kobberdækning.
Ser det let ud?…så er det et bedrag, for de nye kobberplader er 0.8 mm - hvor de udskiftede var 0.5 mm og derfor var som smør (næsten) at arbejde med…men det er nu udført, så flot.

Ja, nyoplagt kobber er meget smukt at se på, også i lyset af et begyndende regnvejr!

Allerede inden den første side af spiret var beklædt med kobberplader, kan man se, at naturen tager fat på patinerings-processen, som fører til det smukke irgrønne ”look”, som ses på spiret lidt højere oppe!

Under de gamle glamhuller, hvor klokkespillet først gemte sig, er vinduesåbningerne også inddækket med nyt kobber.

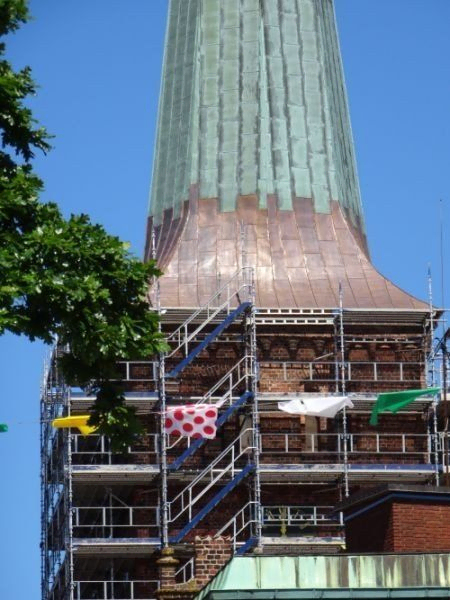

Så skete det…på en smuk juli-dag blev presenninger og dele af stilladset fjernet, og kirkens renoverede spir kom flot til syne i solen!

Maj 2022

Fotos og tekst: Erik Sørensen

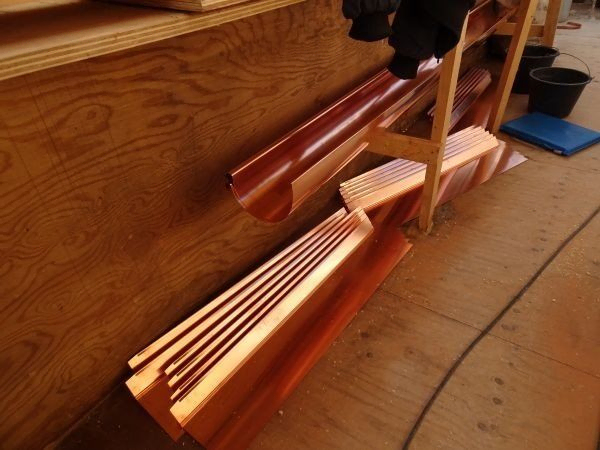

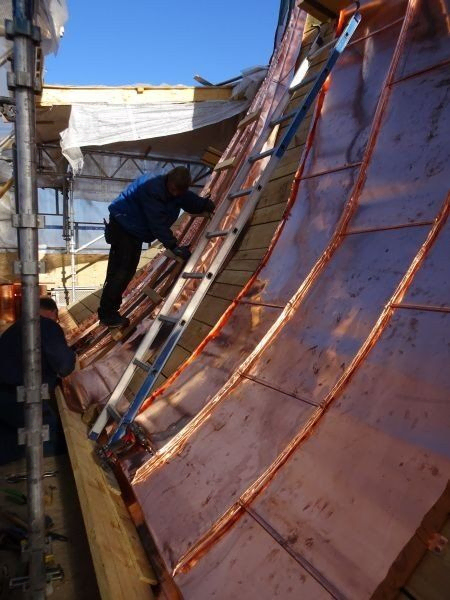

Så er arbejdet med det smukke kobber så småt gået i gang, og de forberedte materialer ligger og venter på blikkenslageren og hans ”know how”!

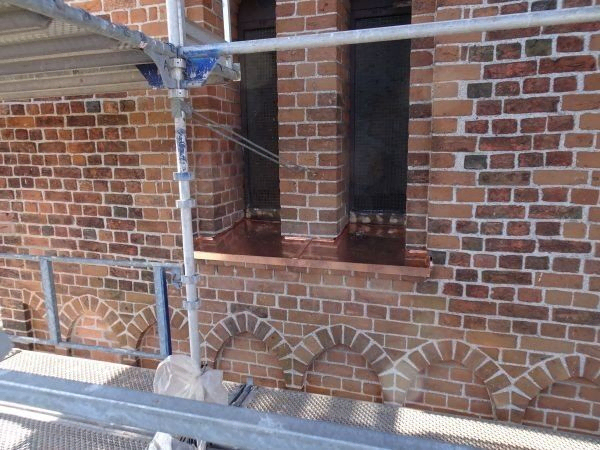

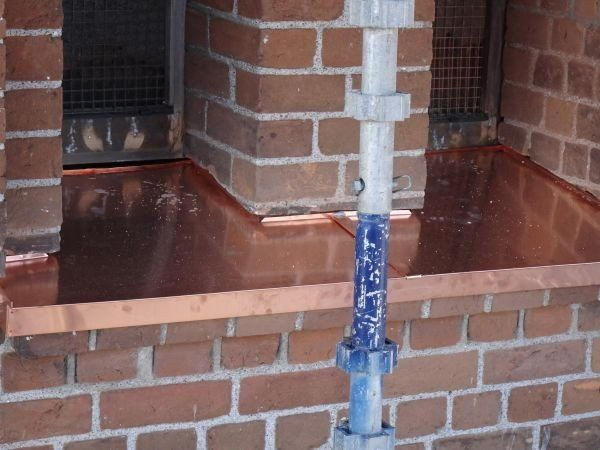

Sålbænkene, ved kirkens glamhuller, bliver belagt med nyt kobber!

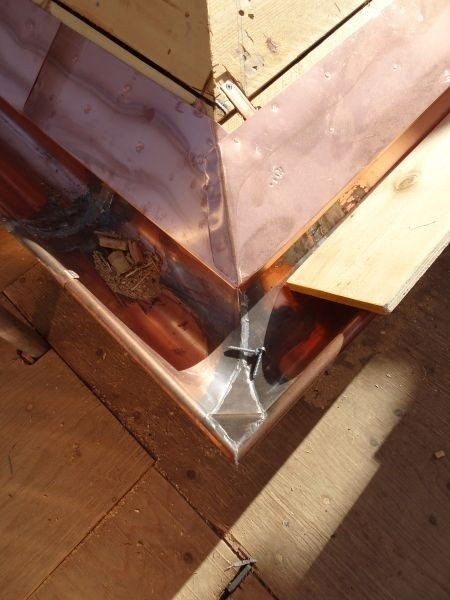

Tagrende-detalje ved spir-hjørne!

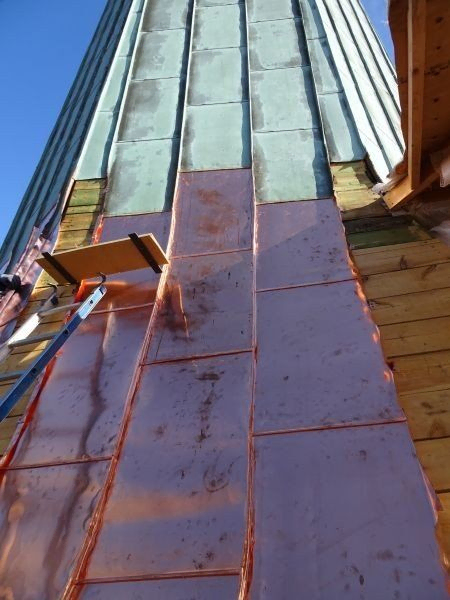

Og her er de så – de første 3 baner af den nye kobberdækning på spirets nederste 4de-del. Efter oplægning rettes kobberet med særligt værktøj for at opnå en smuk og ensartet overflade!

Det gode vejr (5 maj) letter arbejdet – og får kobberets smukke, dybe farver frem! Og spændende bliver det at se kirkens spir, når al afdækning er væk, og arbejdet er færdiggjort i løbet af juni måned.

Marts 2022

Fotos og tekst: Erik Sørensen.

Det komplicerede, men meget smukke netværk på Stjernedækket, er færdigt og kan beundres i den kølige marts-sol!

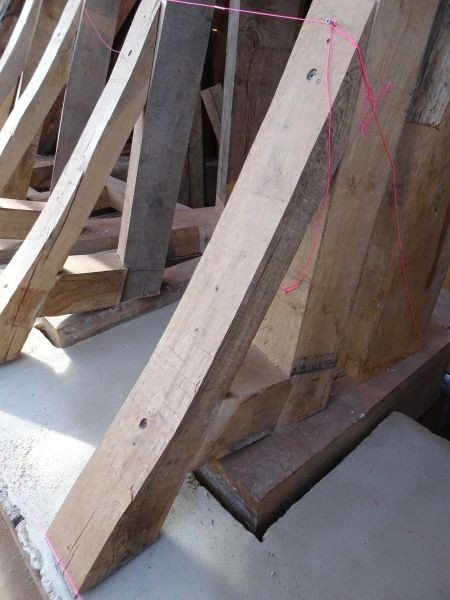

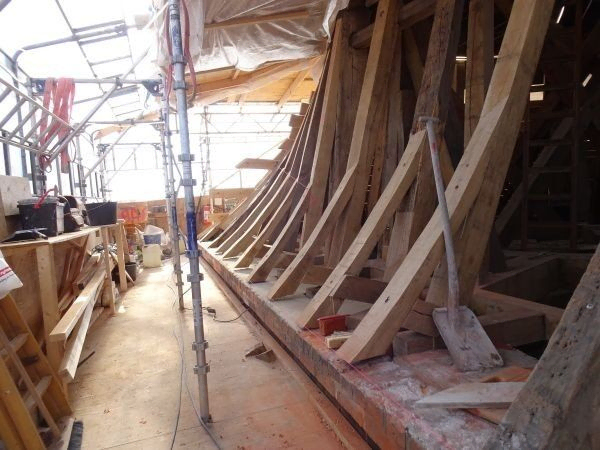

Konsoller, i smukt egetræ, er tilpasset hele vejen rundt ved murkronen og skåret til, så den afsluttende bræddebeklædning kan sættes på plads - og skrues fast.

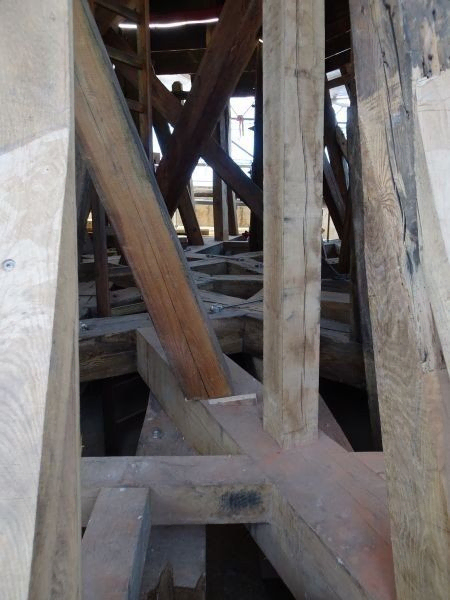

En enkelt af de originale bjælker er stadig i brug. Bemærk de svævende bjælkeender lige over murkronen, elegant håndværk.

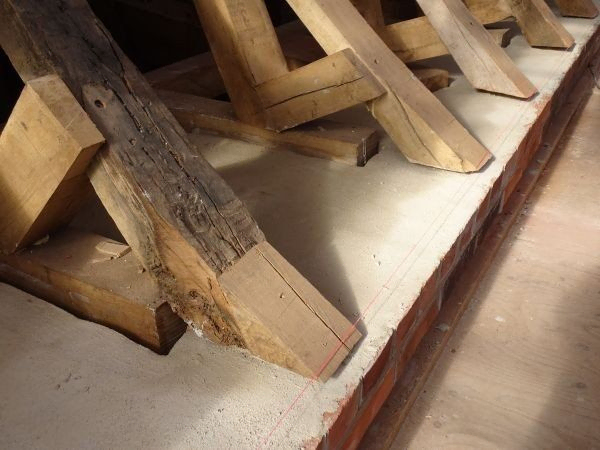

Her ses tydeligt smiget i det bærende bjælkelag, hvor kobbertaget skal hvile!

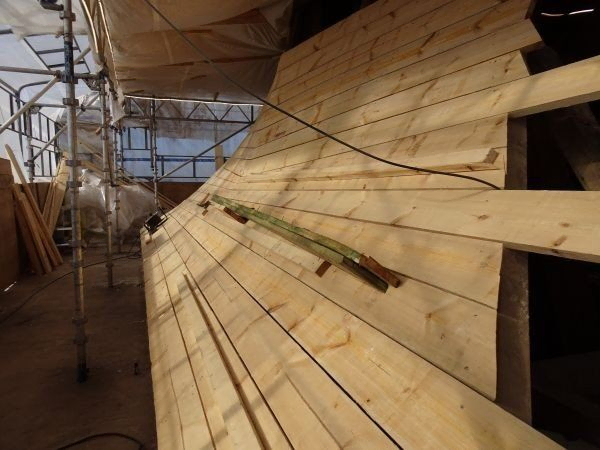

På østsiden er brædderne, som skal bære kobbertaget, nu lagt på plads og venter på kobbersmedenes fine tilvirkning af de smukke kobberplader.

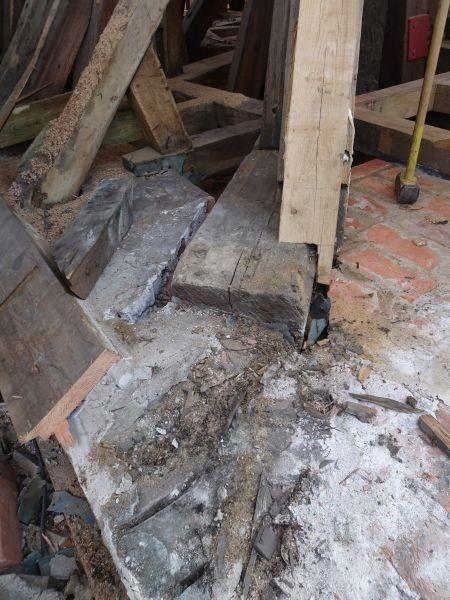

Den sidste af de store bjælker skal lige tjekkes for evt. råd på undersiden, inden den får lov til at forsætte de næste hundreder af år i kirkens tjeneste!

November 2021

Fotos og tekst: Erik Sørensen.

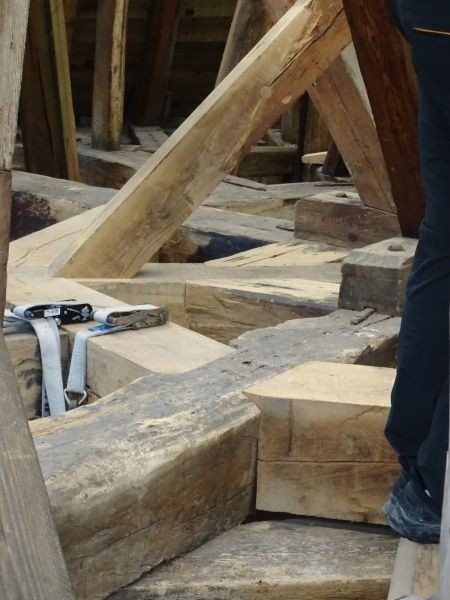

Puslespillet med de mange bjælkeudskiftninger og samlinger, er ved at tage rigtig god form.

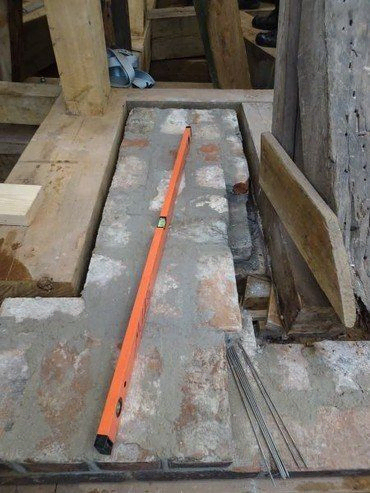

Murerne sørger for, at de store bjælker, som ligger an mod selve murkronen, bliver indmuret med luftafstand, så både egetræet og murværket kan ånde og ”bevæge” sig.

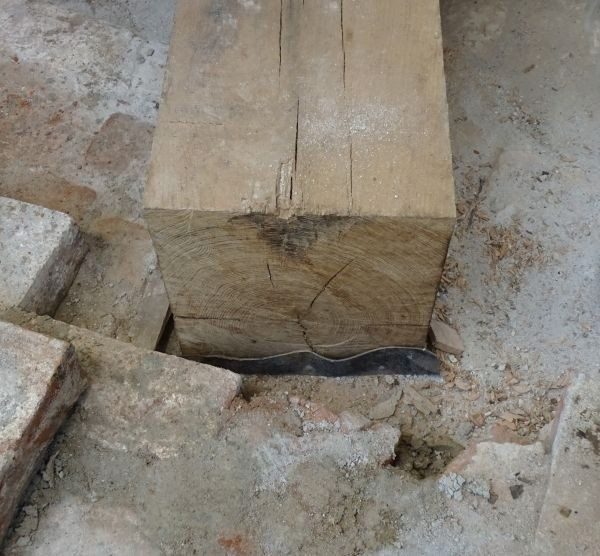

Et stykke tjærepap - som membran mellem mur og bjælke - går aldrig af mode.

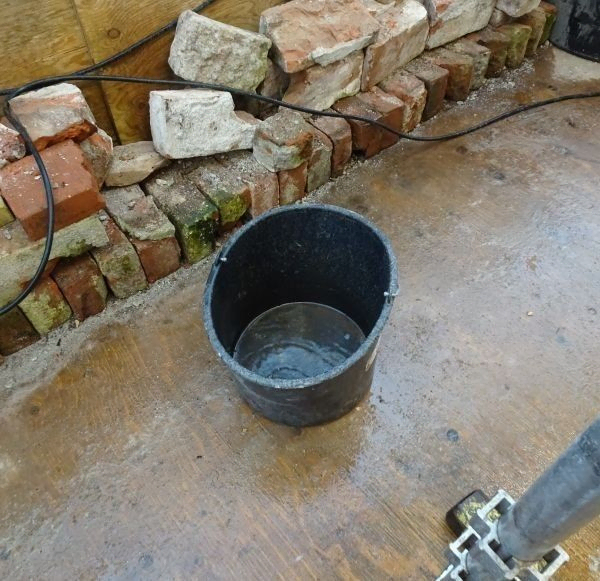

Selvom man arbejder 35-40 meter over gadeniveau, så er regnvejr stadig irriterende – og så hellere rytmiske dråber i en murerspand, end hjem med våde sokker...

September 2021

Fotos og tekst: Erik Sørensen

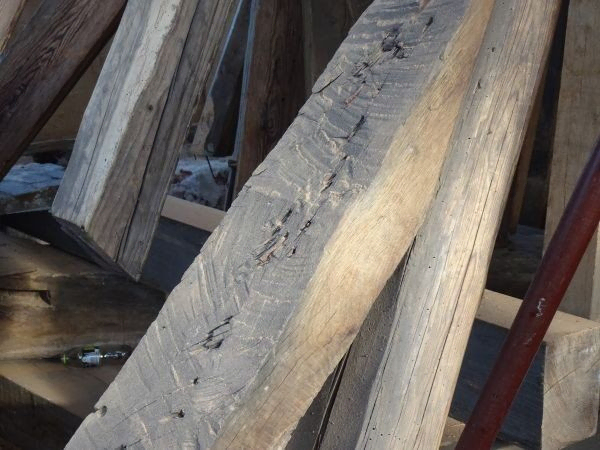

Det ses tydeligt på denne mindre bjælke, at den oprindelig er bearbejdet med en særlig fladbladet tømrerøkse.
Bjælken bærer de brædder, hvor de nye kobberplader skal lægges.

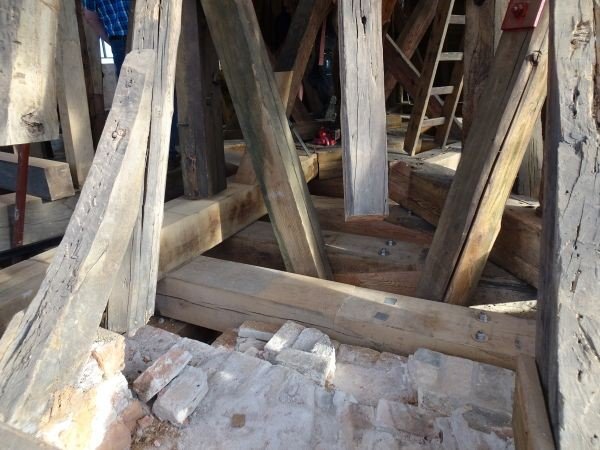

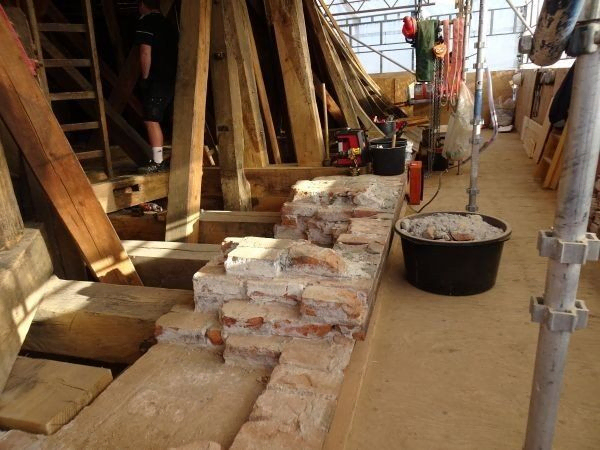

Det ses tydeligt, at de store bjælkelag, som hviler på murkronen, (så småt) er ved at være udskiftet, så murerne kan gøre deres arbejde færdigt.

En opryddet arbejdsplads er grundlaget for, at også arbejdet er i orden - og her ses den tykke murkrones øverste skifter tydeligt!

At disse murjern kaldes et muranker - mon ikke det ses tydeligt her hvorfor.

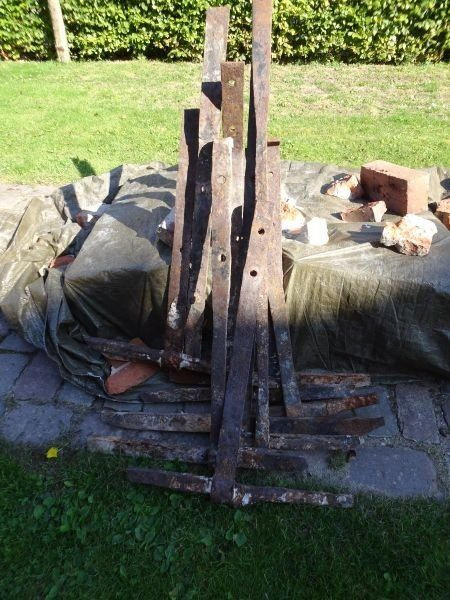

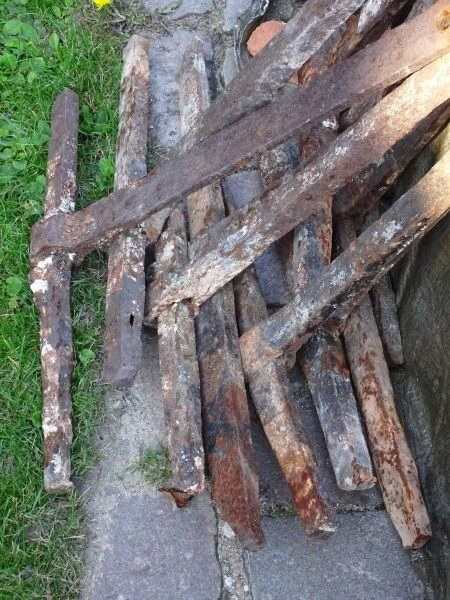

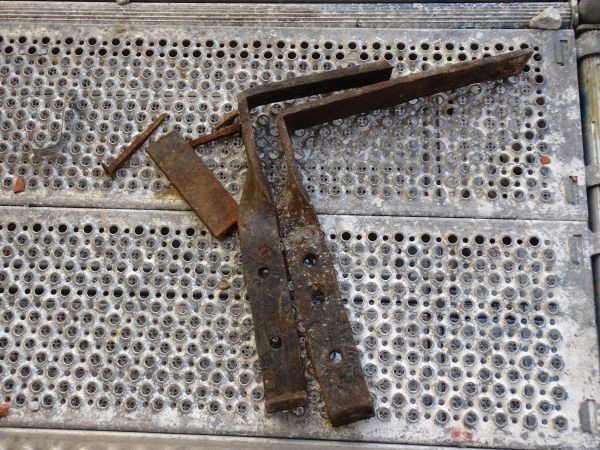

En lille stabel af de mange murankre som er blevet pillet ud af murværket den sidste måned.

Juli 2021

Fotos og tekst: Erik Sørensen

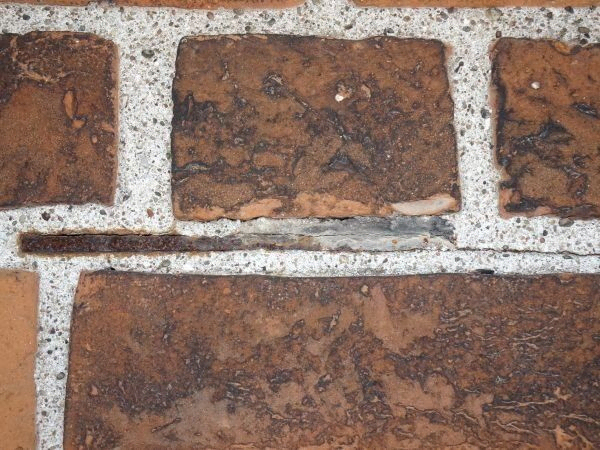

I fugen mellem murstenene anes et såkaldt "anker", som holder murværket sammen, men som desværre også forvitrer med årene og presser murdelene fra hinanden - og der er mange af disse murankre… så et stort reparationsarbejde venter forude!

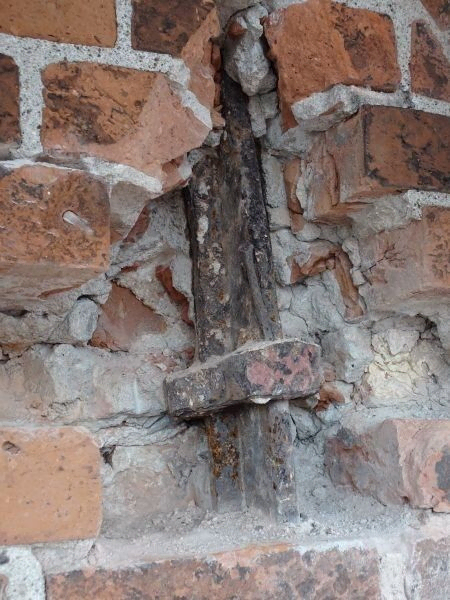

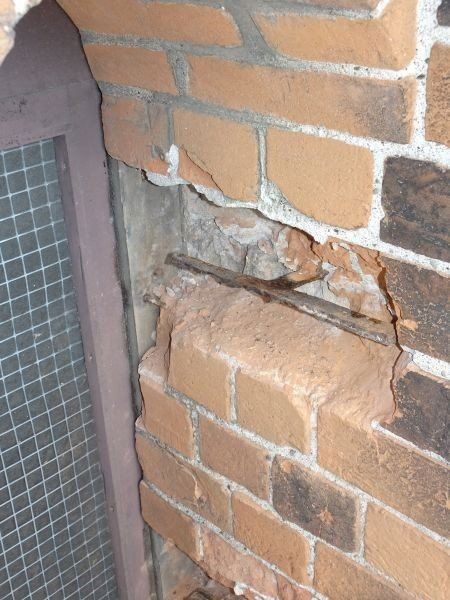

Her ses et frilagt anker, som fjernes helt, og muren retableres… og så er alt godt igen!

Et anker af uventet størrelse er dukket op - og kræver en besigtigelse af ingeniøren. Ankerets fysiske størrelse bestemmes med en metaldetektor, og der tages stilling til omfanget af "indgrebet" for at bevare de gode murværker, som kirken er bygget af!

Nu bliver de lodretgående egebjælker (efter skalkning) forbundet med det underliggende ”stjernedæk”, som er det øverste lag bjælker i den bærende konstruktion.

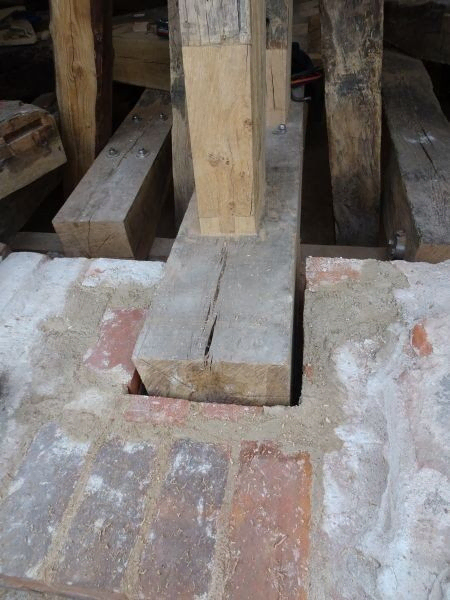

Her ses et eksempel på en færdig bjælke, som er blevet indmuret i murkronen, altså tårnets øverste murkant, inden spiret fortsætter ”sit stræben mod Himlen”!

Maj 2021

Fotos og tekst: Erik Sørensen

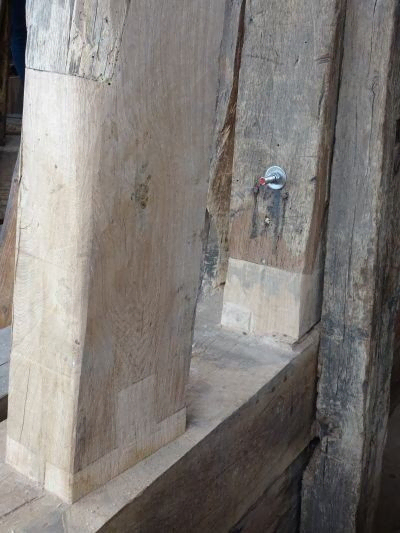

Her - et meget smukt eksempel på tømrernes akkuratesse, når der tappes imellem det oprindelige egetømmer og det nye egetræ!
Træet tilvirkes i begge ender - med helt forskellige profiler- forstå det, hvem der kan.

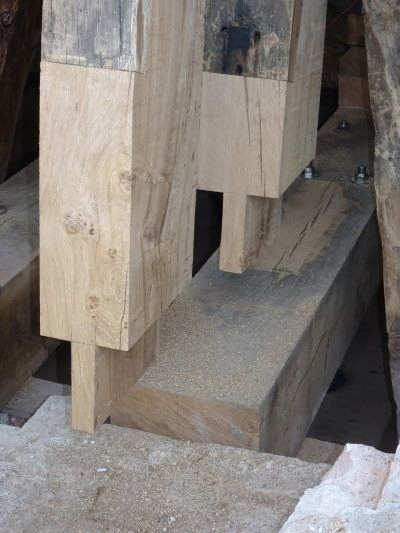

Her ses et par klargjorte bjælkeender hvor feren - som den kaldes – senere skal falde på plads i den underliggende bjælkes not.
En detalje fra Stjernedækket.

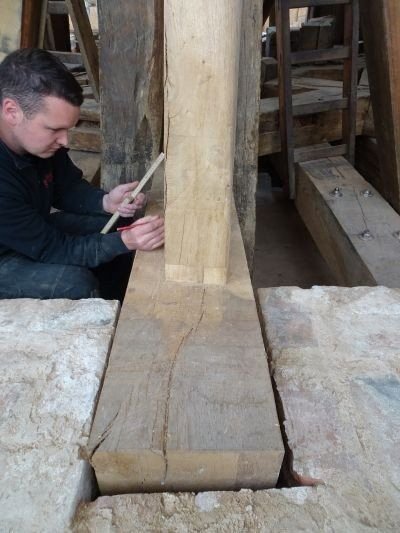

Ja, ikke sjældent er tommestok og blyant en tømrers allervigtigste værktøj … det er så egentligt kun … at vide hvordan man gør…!

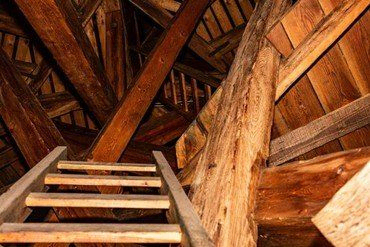

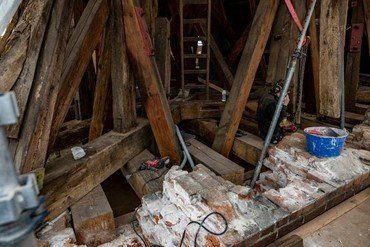

Den indvendige konstruktion i spiret - et flot kik op i spiret.

Foto: Erik Spangholm, Østfyns Fotoklub, 2021

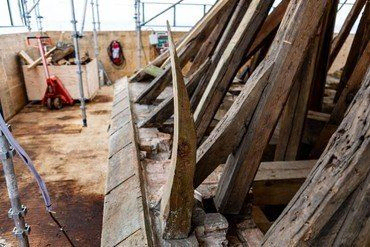

Spirkonstruktionen "udefra".

Foto: Erik Spangholm, Østfyns Fotoklub, 2021

Februar 2021

Fotos og tekst: Erik Sørensen

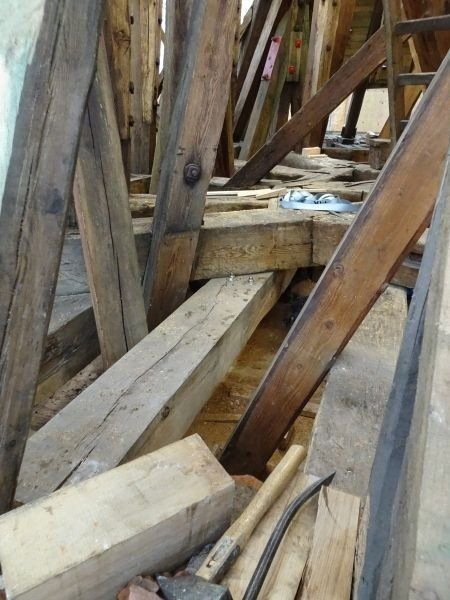

Så er arbejdet med udskiftningen af kirkespirets råd-angrebne bjælkelag gået i gang.

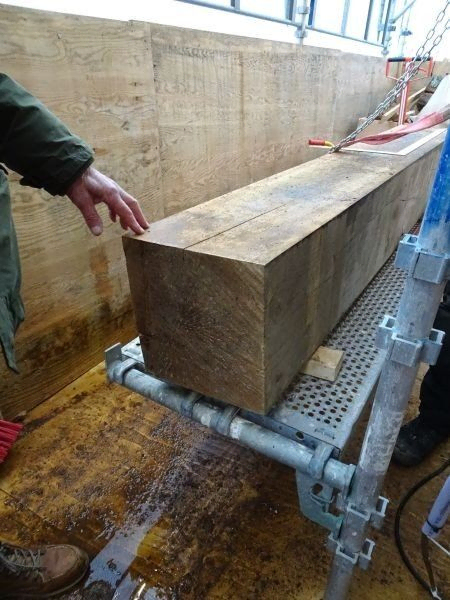

Egetømmeret fra Bidstrup Gods i Jylland er tørret i 5 år og klar til brug nu.

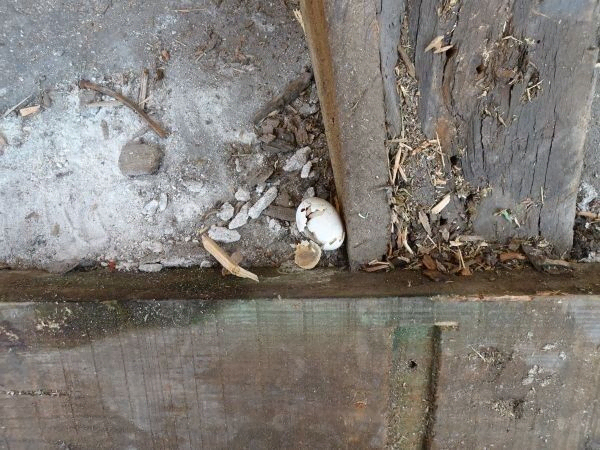

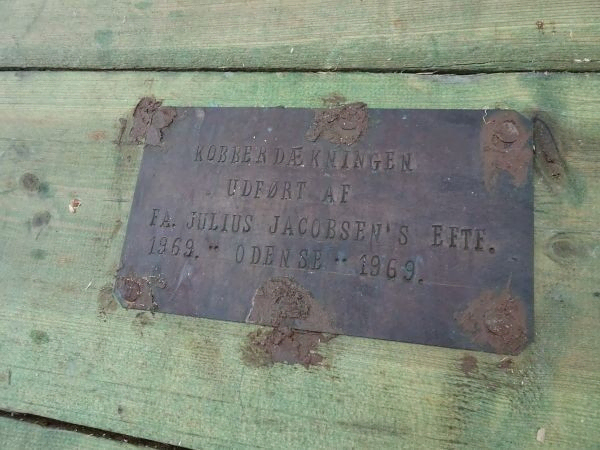

Under kobberdækningen havde håndværkerne i 1969 efterladt en lille hilsen til eftertiden.

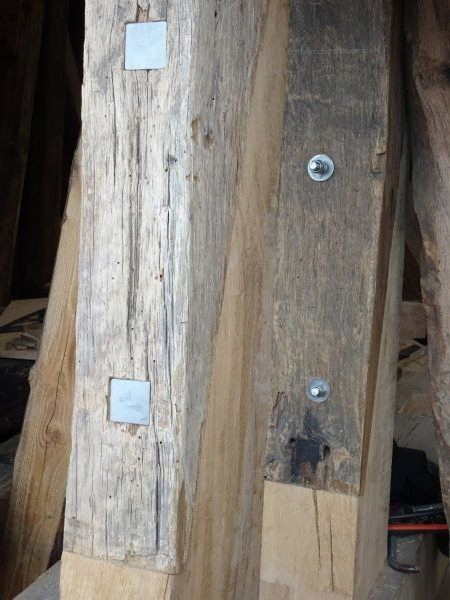

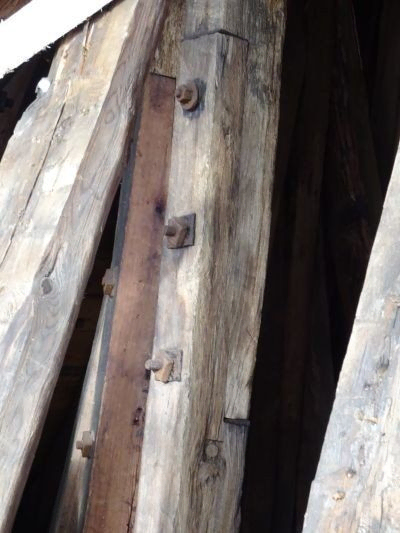

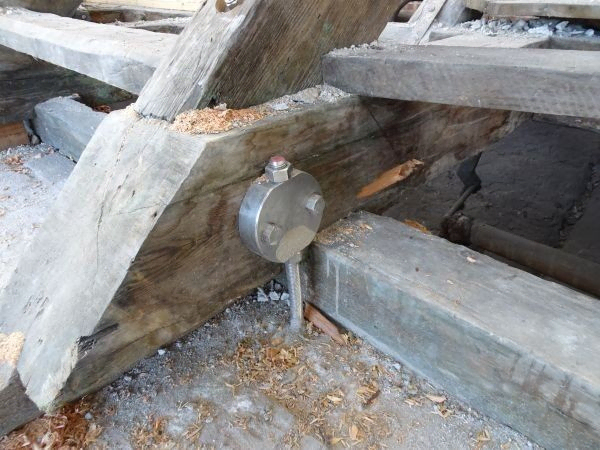

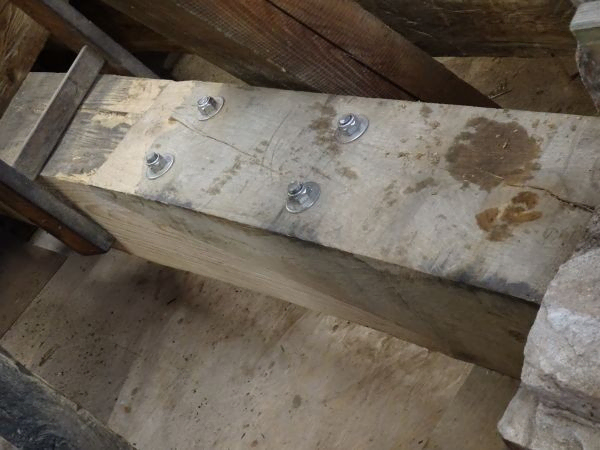

Til højre ses en smuk skaring med lim og sammenboltning. Den opadgående bjælke stammer fra afstivningerne, som blev etableret i 1971-73. Disse afstivninger fjernes nu, hvor nyt tømmer erstatter svage bjælker.

En renoveret bjælkeende har fundet sin plads i murkronen … og er blevet et stykke historie … opvokset i Jylland, skovet og lagt til tørring på Bidstrup Gods, transporteret til Nyborg … tilskåret nænsomt og præcist…værs'go'…!

Ja, nogen har haft travlt de lange kolde vinteraftner … og her hjælper rawlplugs og gipsonitplader ikke…!

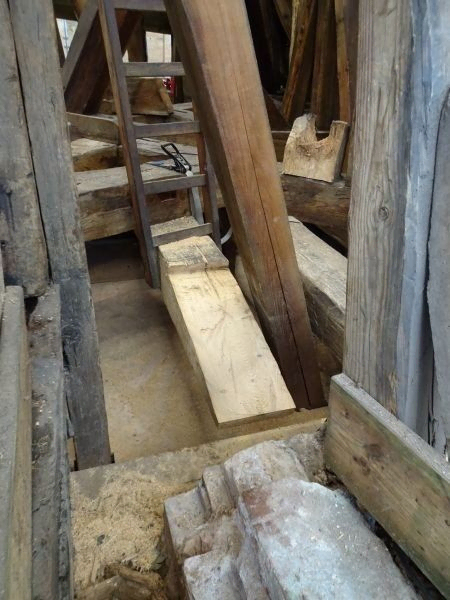

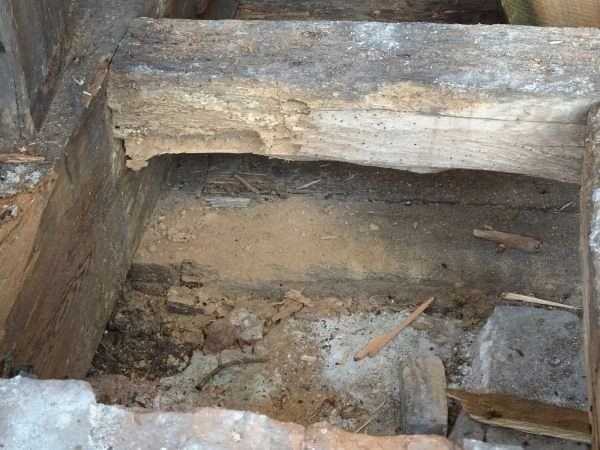

Her ses en skalkning, som er klargjort til at modtage nyt egetømmer. Det limes og sammenspændes, så samlingen får en bæreevne, der kun er 5% ”svagere” end nyt tømmer.

Her ses en færdig samling af det kraftige tømmer, som udgør en del af det nederste såkaldte bindebjælke-lag.

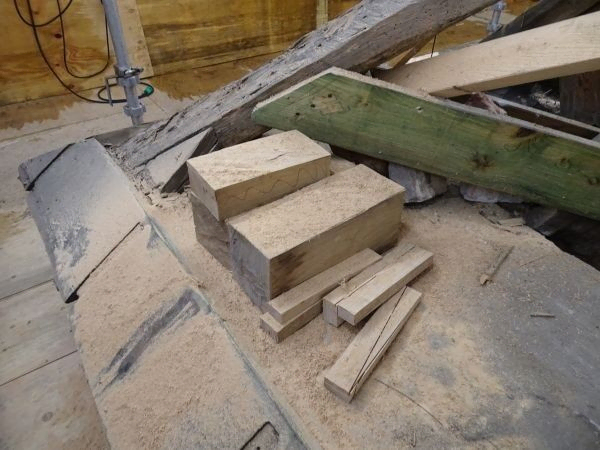

Det afskårne egetømmer ligger og dufter dejligt … så den kolde tørn, som tømrerne er på i disse vinterdage, føles (sikkert) som at medvirke i gamle dages kirkebyggerier … det er ikke for tøsedrenge…!

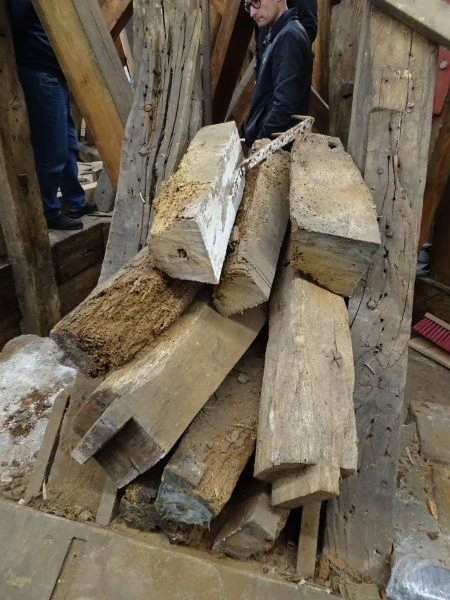

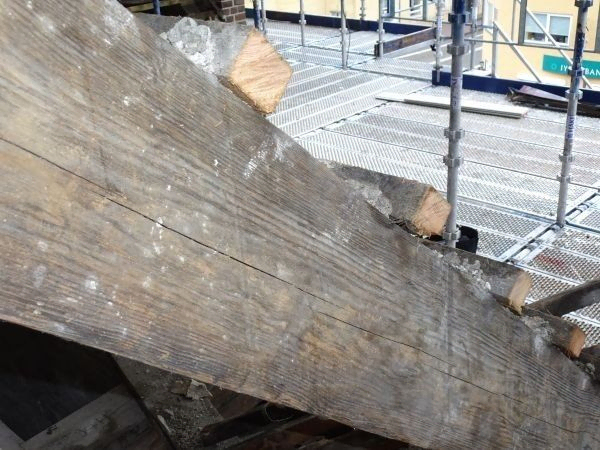

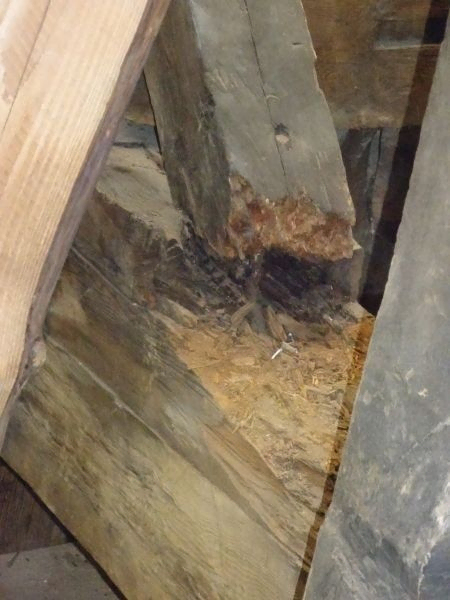

Som det ses af de nedtagne bjælkestykker, så er de for medtagne af de mange års vind og vejr - og biller - til at fortsætte de næste 100, men nyt tømmer er klar!

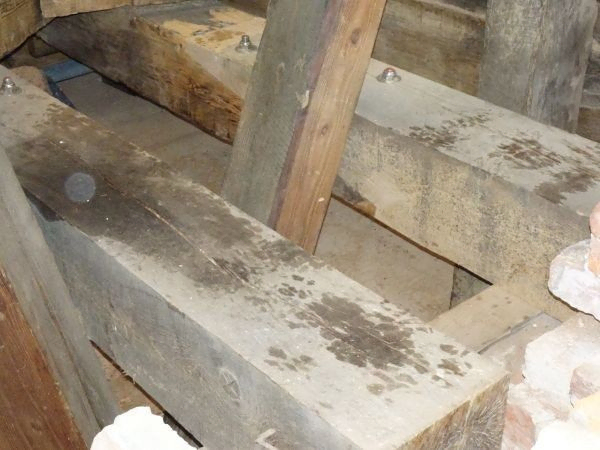

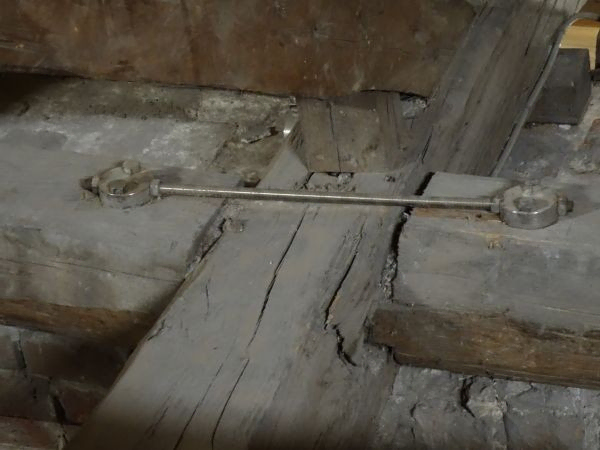

Meget tømmer er helt intakt, og her har Dansk Kirkestabilisering udført en sammenspænding af tømmer i det såkaldte stjernedæk, som ligger oven på bindebjælkelaget. Det hele hviler på kirkens øverste murstenskant kaldet murkronen.

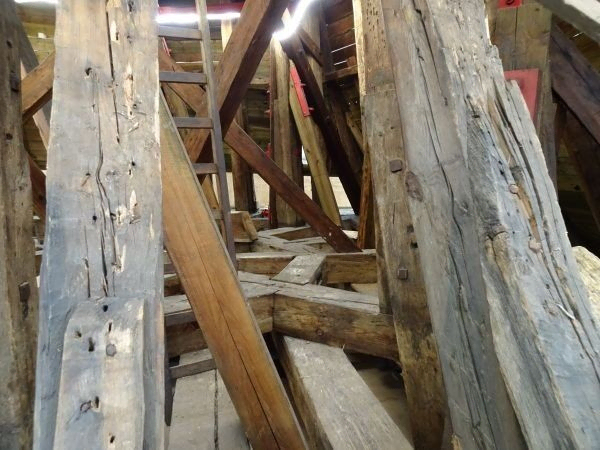

Her ses tydeligt de bærende bindebjælker med stjernedækket og det flotte tømrerarbejde ovenpå - som et sindrigt puslespil.

Sidst i november 2020

Fotos og tekst: Erik Sørensen

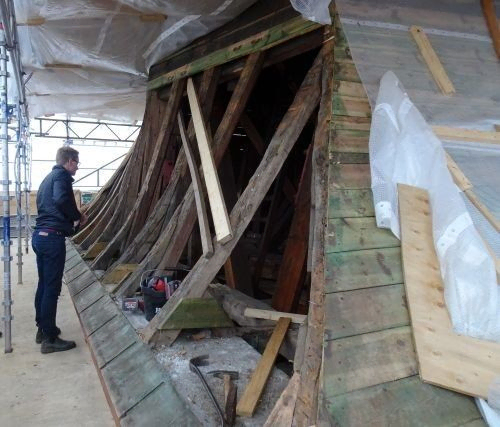

Så er der åbnet ind til spiret: 160 m2 kobber er fjernet, og lys og luft er igen en del af miljøet i spiret - ja, ikke siden 1959 har det været sådan.

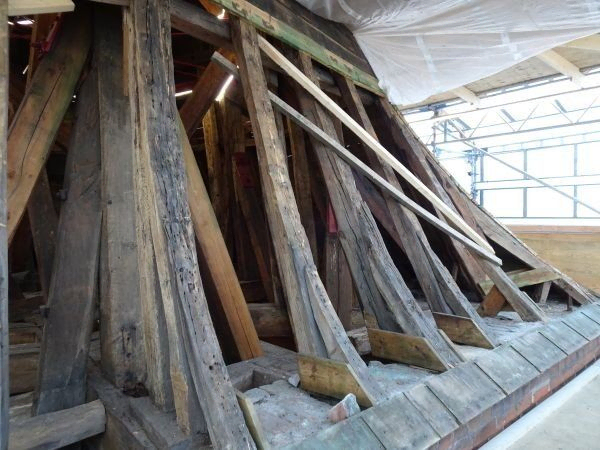

Fine gamle tømmersamlinger er helt intakte, og egetræet holder mange år endnu…

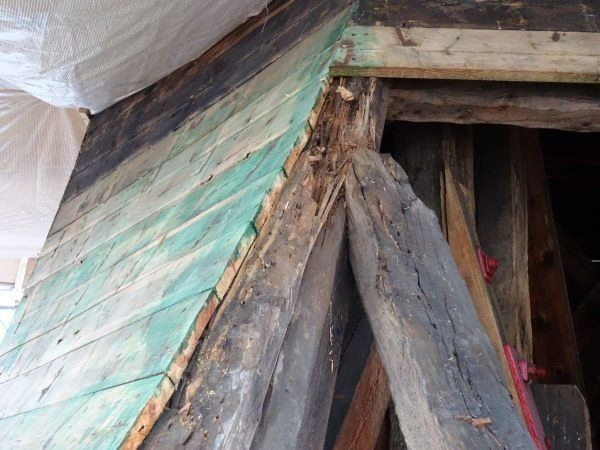

Dele af fyrretræet har det ikke så godt længere - og netop derfor udføres det omfattende
tømrerarbejde i tårnet det næste lille års tid…

Ikke alle naturens små mirakler får luft under vingerne…

Tårnets smukke ”svaj” ved murkronen ses tydeligt nu, hvor kobberet er fjernet!

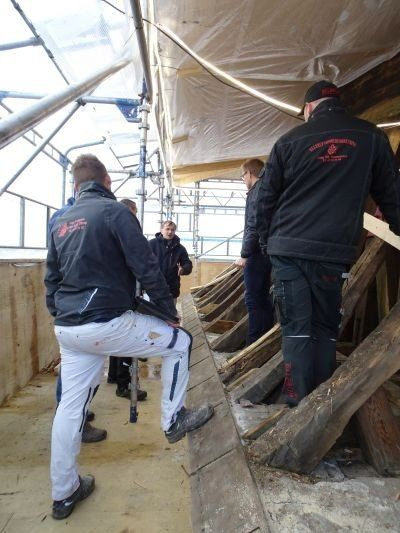

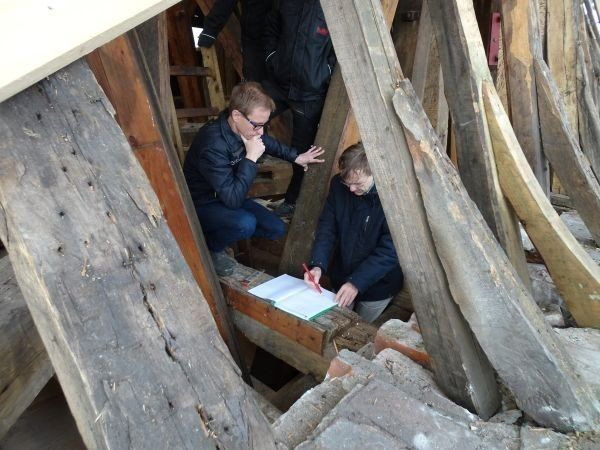

Restaurerings-arkitekt Martin Jonøe ser fortrøstningsfuldt og professionelt opgaven i øjnene!

Ingeniør Keld Abrahamsen (th) lægger slagplaner for de allerbedste håndværksmæssige løsninger for tårnets tømrere og murere…

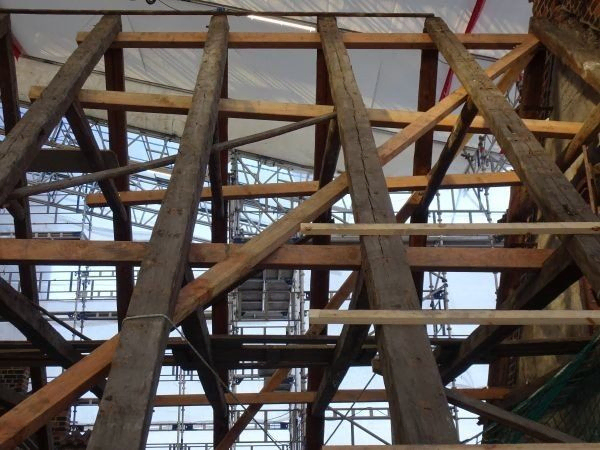

Træ af flere slags mødes, nyt - og meget gammelt; bemærk de røde sammenspændinger, som er fra 1972-73 hvor tårnets trækonstruktion blev forstærket midlertidig - og det arbejde afsluttes (først) nu med det store tårn-projekt 2020…

September 2020

Fotos: Erik Sørensen

Nogle af de sidste ting bliver ordnet, inden stilladset omkring kirken tages ned, og man kan begynde at arbejde i tårnet.

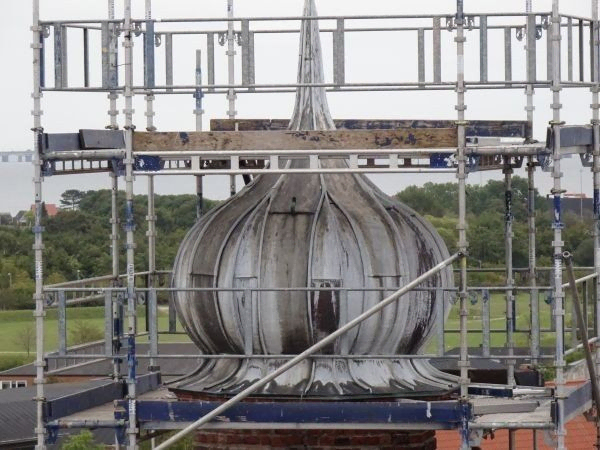

Løgkuplen på messespiret og det underliggende murværk stabiliseres og sammenspændes, og alle fuger eftergås, da vejrliget har været hårdt ved spiret igennem mange år.

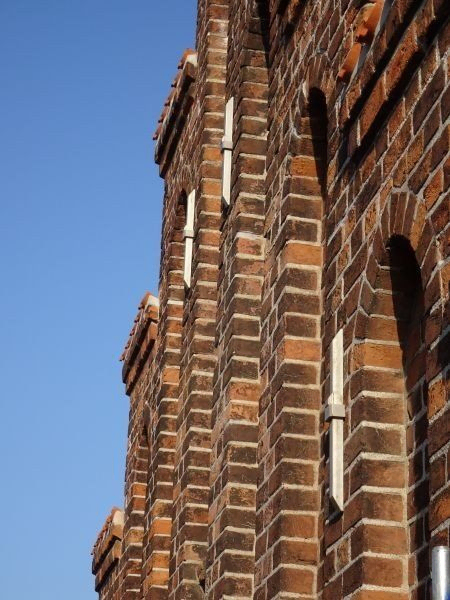

Nye flotte murankre på kirkens syd-gavl … meget nye … på meget gammelt…

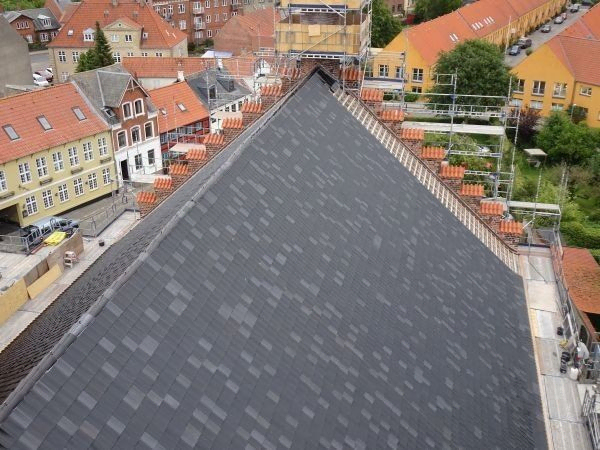

På den ny-oplagte tagflade ses tydeligt, at stenene har forskellige nuancer. Stenblandingen kaldes for ”Amalienborg-blandingen”.

Snart fjernes stilladset omkring kirkens hovedbygning, og arbejdet på tårnfaget kan begynde. Bemærk elevatortårnet, som står klar til at køre både materialer og de håndværkere op, som skal udføre det meget spændende restaureringsarbejde.

8. juli 2020

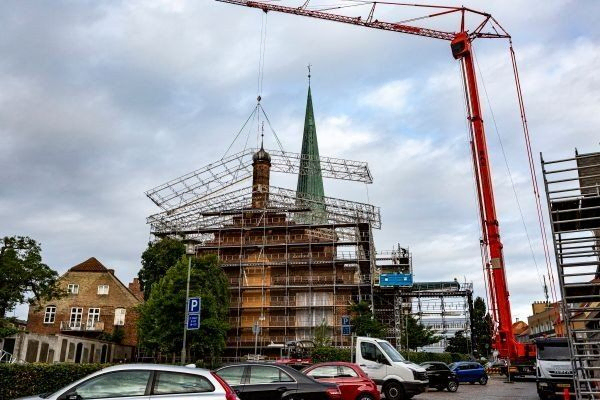

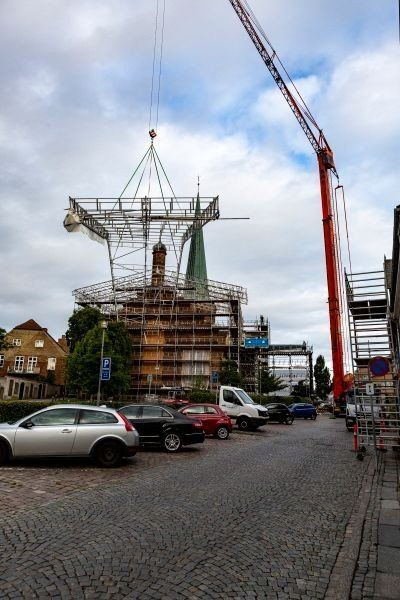

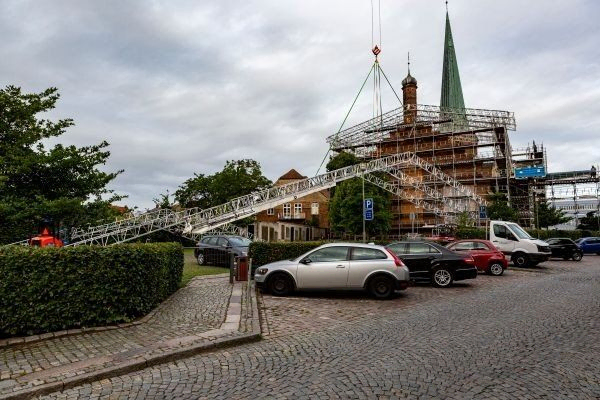

De store stilladsdele over taget blev løftet ned:
Fotos: Erik Spangholm, Østfyns Fotoklub

En rede med fugleunger blev forsigtigt flyttet til en anden den af stilladset - og duemor kom tilbage igen!

Når taget på kirken er færdigt, kommer turen til tårn og spir, hvor den indvendige afstivning skal udskiftes.

Juni 2020

Fotos og tekst: Erik Sørensen

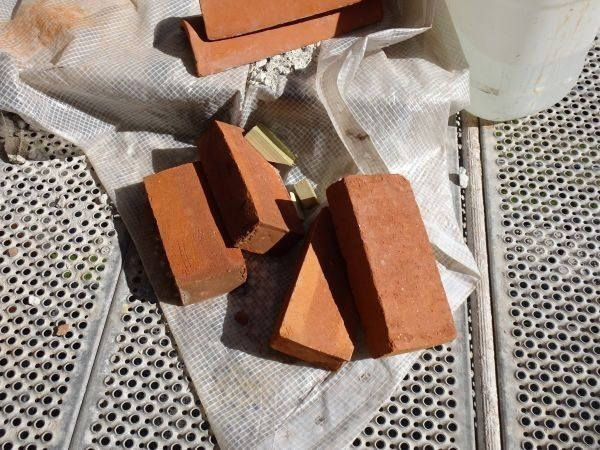

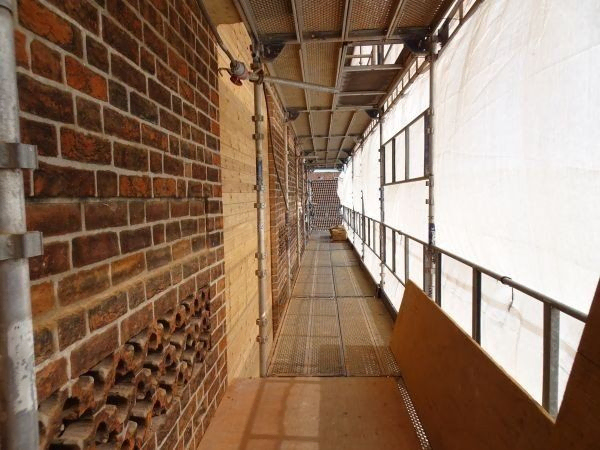

Munkesten er smukke - og røde munkesten er meget smukke, i det flotte solskinslys!

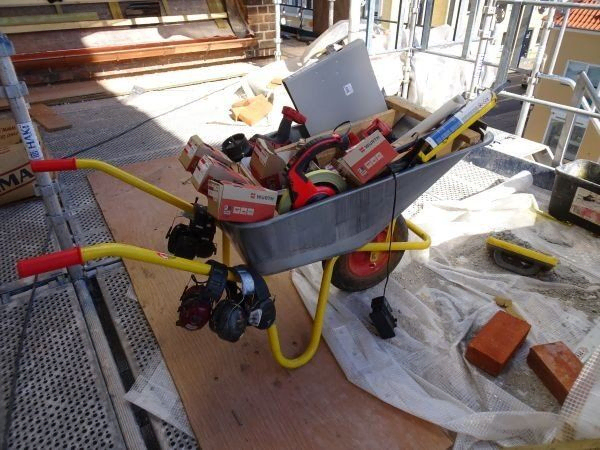

Høreværn og støjende søm-værktøj hører rigtig godt sammen…!

Så blev det frokosttid…

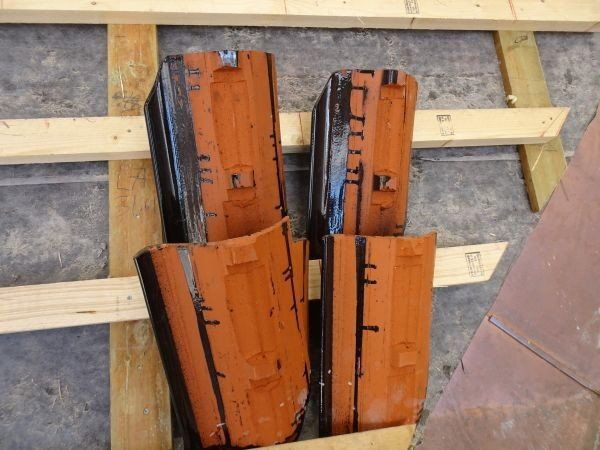

Ikke to sten er helt ens, hverken i form eller farve…!

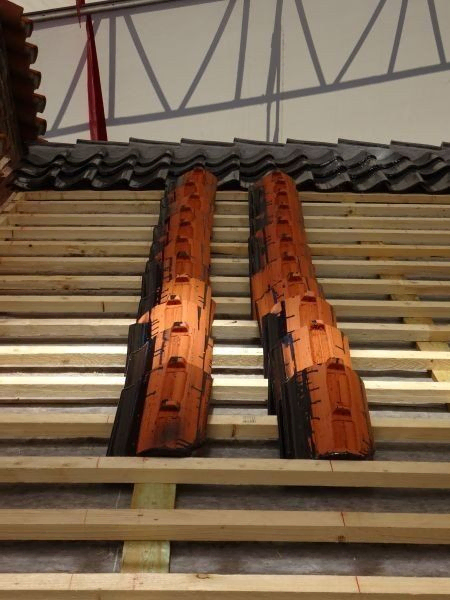

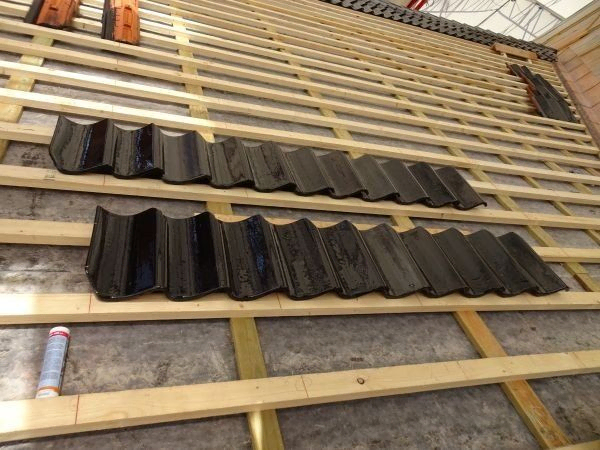

Et par rækker nye tagsten er lagt løst ud for bl.a. at bedømme lægteafstanden. Tagstenene er den gode Amalienborg-blanding, og de er ikke med fuld glans - for at matche kirkens tidligere sorte tagsten.

De nye rygningssten er lagt, og et par rækker tagsten er muret fast som udgangspunkt for resten af det imponerende tegltag.

Foråret 2020 - sidst i maj

Tekst og fotos: Erik Sørensen

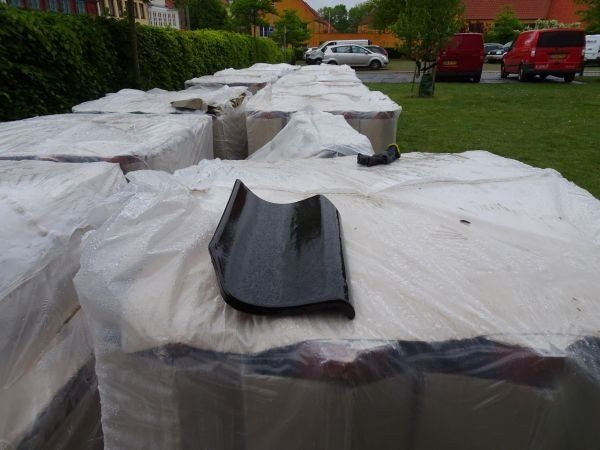

Her står de så…lige ankommet fra teglværket…de nye tagsten, som skal fuldende tagfladen ud mod byen…og beskytte mod naturens stærke kræfter…regn, is og sne, hårdt vejr…de næste mange, mange år…!!!

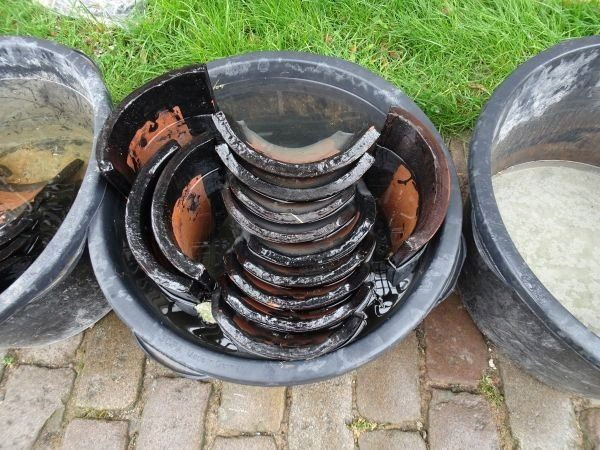

De nye rygningssten er hensat i vandbad, så bindingen mod tagryggen bliver bedst mulig…

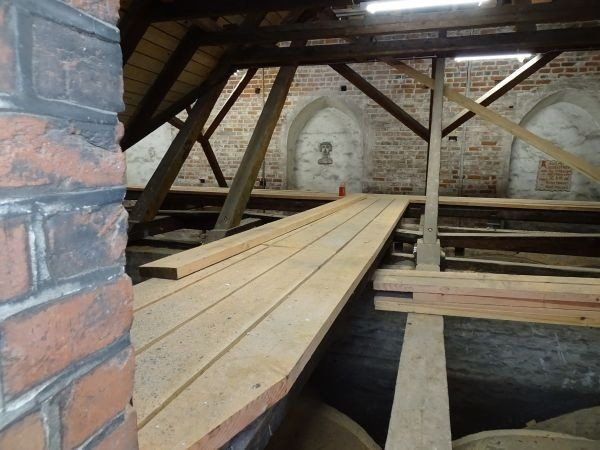

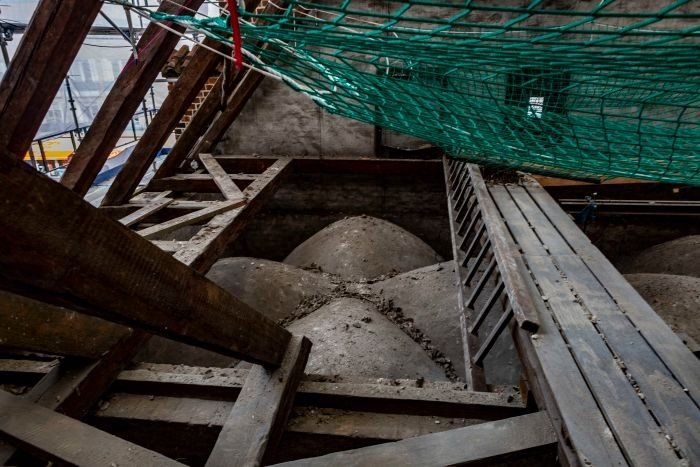

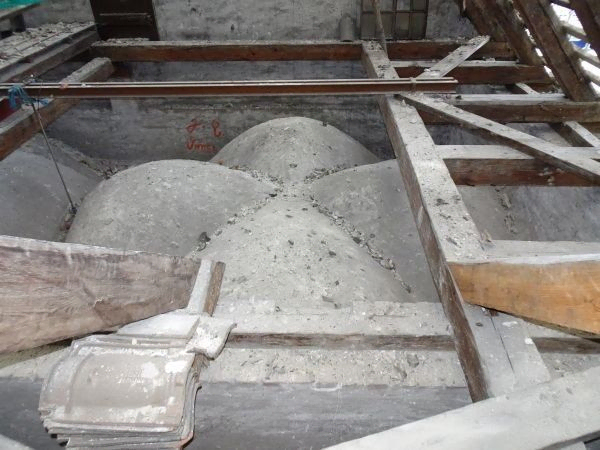

Gangbroer over hvælvingerne er næsten færdige…

Smuk ”loft-kirkevægs-kunst” i høj kvalitet…en god hilsen fra før verden gik af lave…

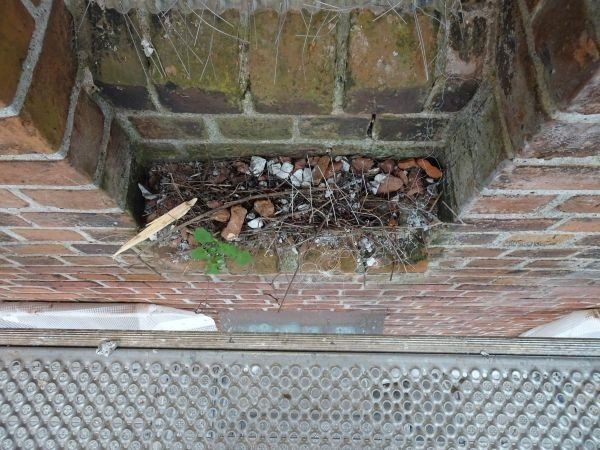

Naturen er med overalt…lidt højstemt kunne man næsten tænke…”den yndigste rose er funden…blandt skærver og affald oprunden”…

Sidst i april - foråret 2020

Midt i kirkestilladset er foråret sprunget ud - med sartgrønne blade i bøgehækken…

Foto: Erik Sørensen

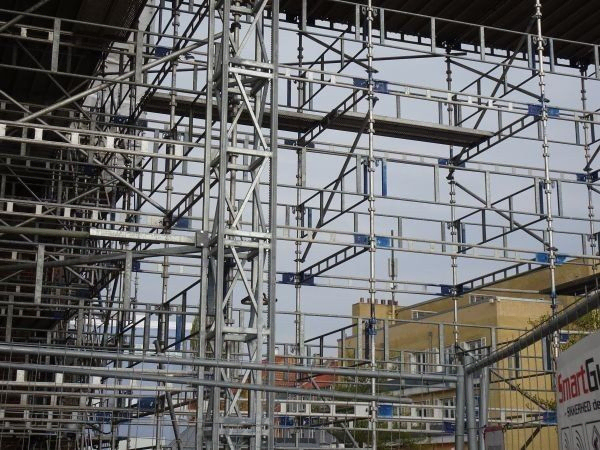

Men der er orden i virvaret…!

Foto: Erik Sørensen

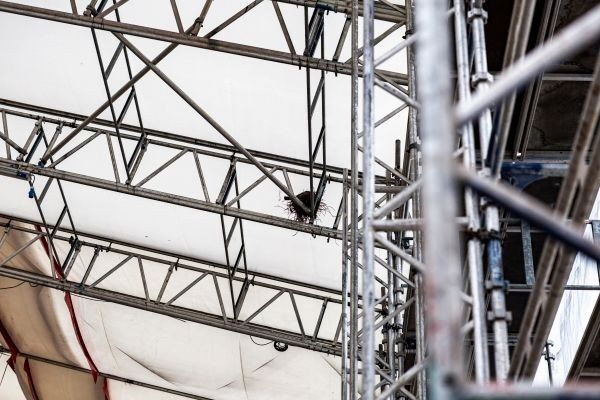

Der bygges og renoveres på Nyborg Kirke … også fuglene bygger deres reder … og det overskydende materiale havner mellem de nye spær.

Foto: Erik Sørensen

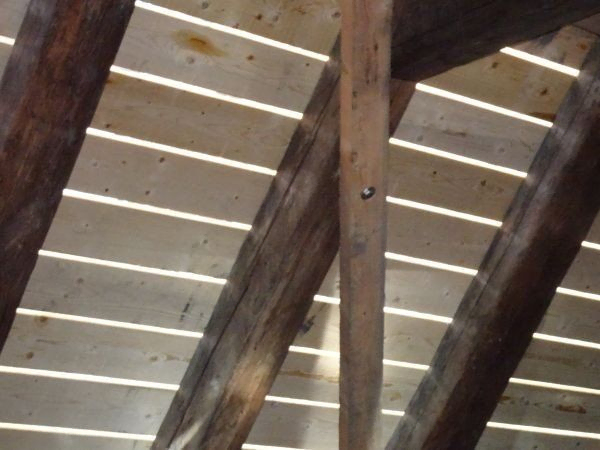

Det dejlige sollys brager igennem de nyligt oplagte brædder i undertaget.

Foto: Erik Sørensen

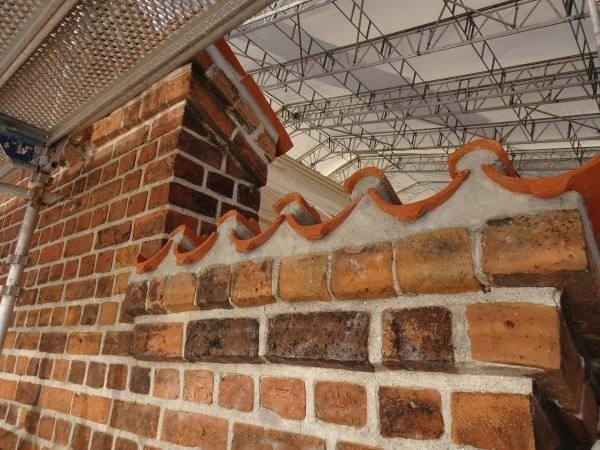

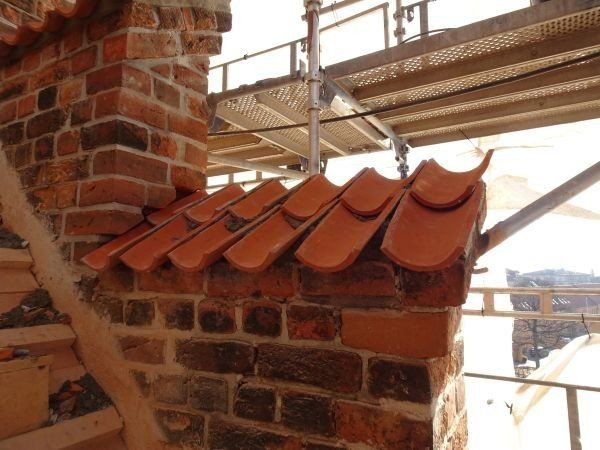

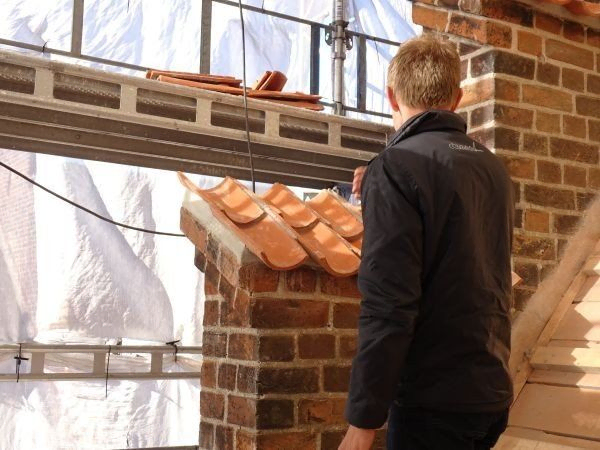

Renoveringen af kamtakkerne på bagvæggene inspiceres af restaureringsarkitekt Martin Jonø.

Foto: Erik Sørensen

Først i april 2020

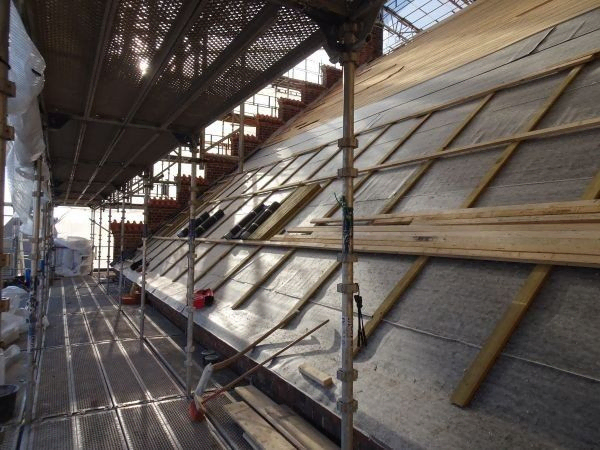

Nu er tagfladerne, stort set, på plads og er klar til, at det selvklæbende tjærepap-underlag kan rulles ud, lægtes, sømmes og skrues fast - og så kommer tagstenene…

Foto: Erik Sørensen

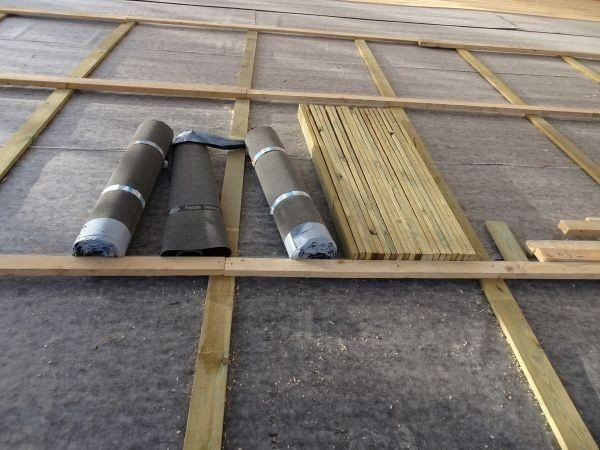

På tagpaprullerne ses den stærkt klæbende underside, afdækket med grå plast - et moderne tag over en kirkebygning fra 1388 (måske 1375) er ved at tage form.

Foto: Erik Sørensen

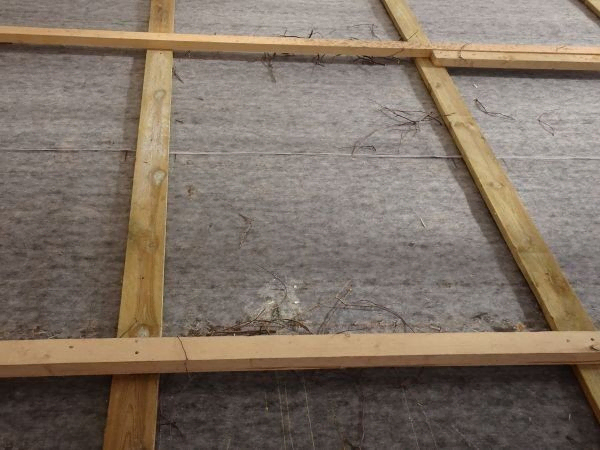

Tagets nordside er længst fremme, og inden længe dækker tagpap hele fladen, lægter er sømmet på plads - og så er det murernes tid til at oplægge de tusindvis af smukke, let matsorte tagsten fra leverandøren i Aalborg.

Foto: Erik Sørensen

Endnu en detalje af reparationsarbejdet på de tykke mure, der leder op mod det lille messespir.

Foto: Erik Sørensen

Sidst i marts 2020

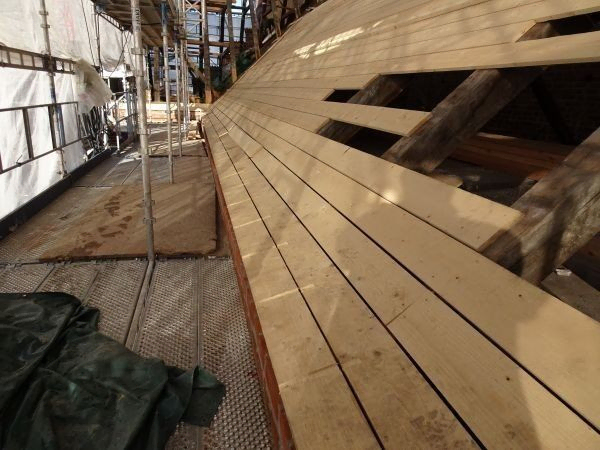

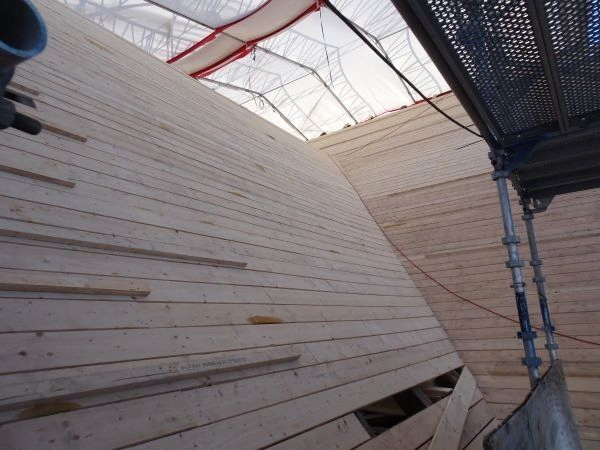

Undertaget er nu, i store træk, helt oppe i rygningshøjde - og inden alt for længe vil de første tagsten finde deres blivende plads på kirkens nye tag.

Foto: Erik Sørensen

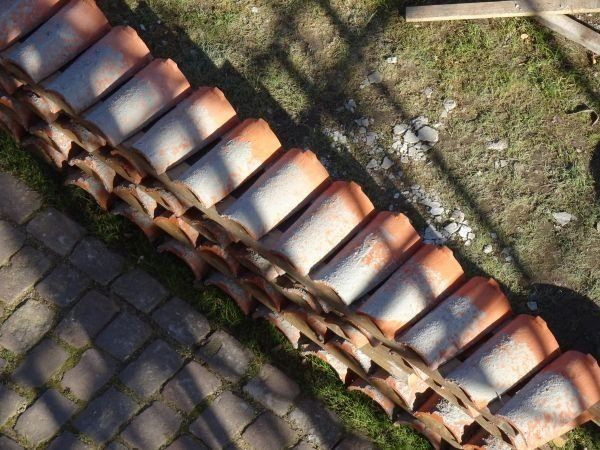

Rygningsstenene ”kastes ud” inden opmuringen…

Foto: Erik Sørensen

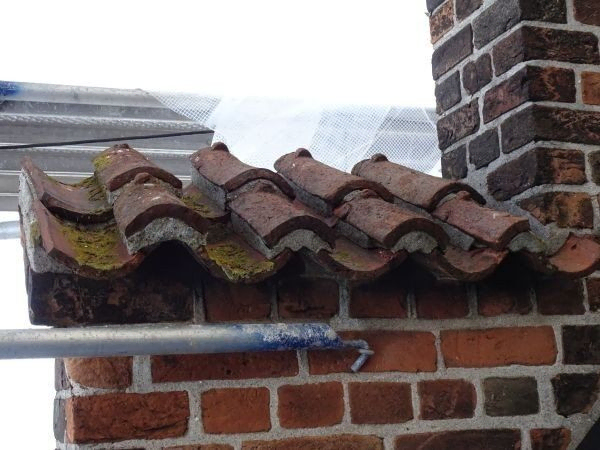

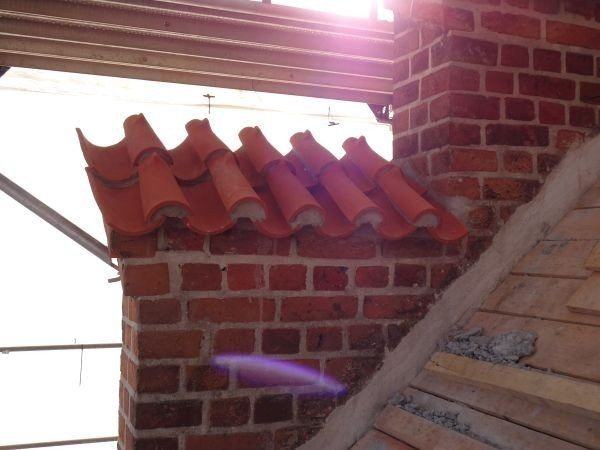

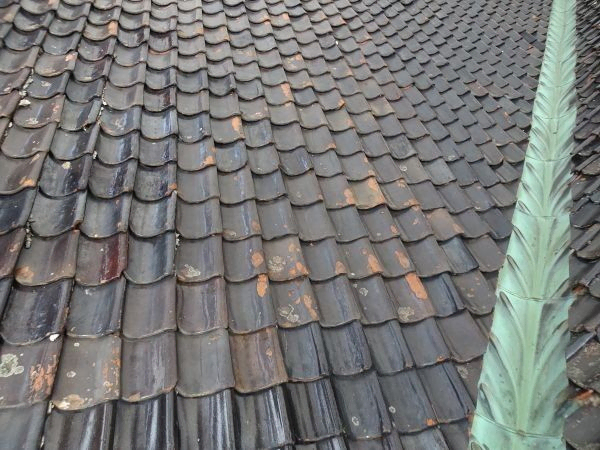

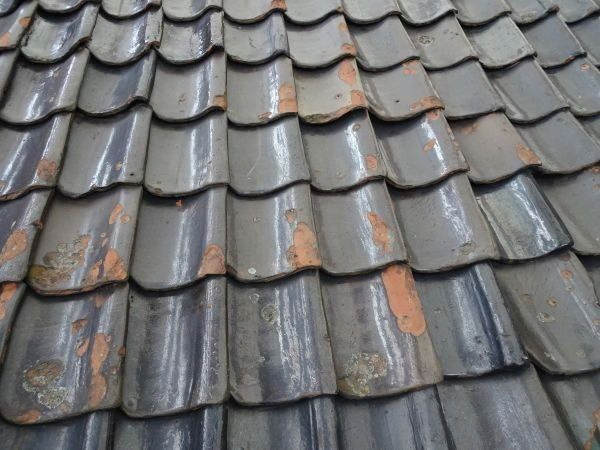

”Munke og Nonner” - sådan hedder disse specielle tagsten - inden renovering.

Foto: Erik Sørensen

Og det samme parti med nye "munke og nonner" efter murerens nænsomme arbejde for få dagen siden...

Foto: Erik Sørensen

Smukt håndværk - og fortiden er sikret for fremtiden…

Foto: Erik Sørensen

Begyndelsen af marts 2020

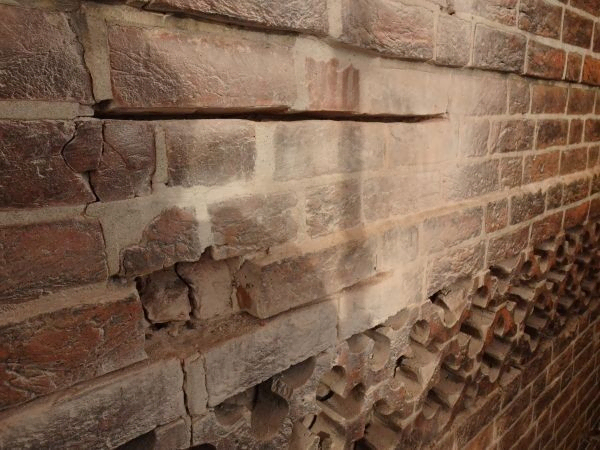

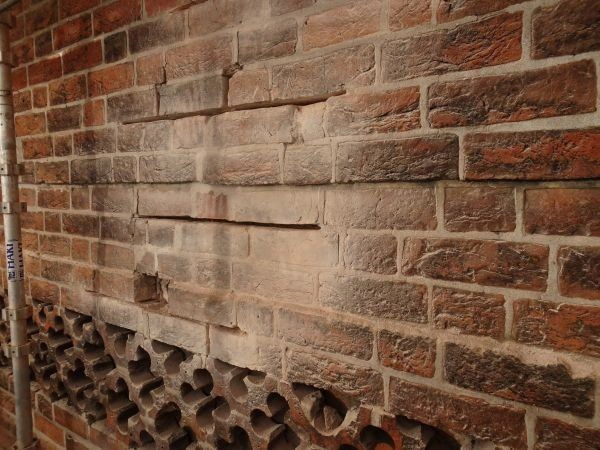

Murværket er generelt i meget fin stand, men her har mureren fundet et sted, hvor fugerne skal renses ud og eftergås.

Foto: Erik Sørensen

Og her, lidt tættere på, ses stedet igen. Det viser at kirkens østside er mest udsat for vejrligets påvirkninger.

Foto: Erik Sørensen

Her ses undertaget.

De lyse striber på bræddernes nederste kant, er ikke solstråler, men sirlige udfræsninger
hvor de nye tagrendejern (kobber) skal placeres - og kunne holde i mange, mange år.

Foto: Erik Sørensen

Februar 2020

Erik Spangholm fra Østfyns Fotoklub har været på taget igen. Herunder er et lille udvalg af billeder med tagarbejdet:

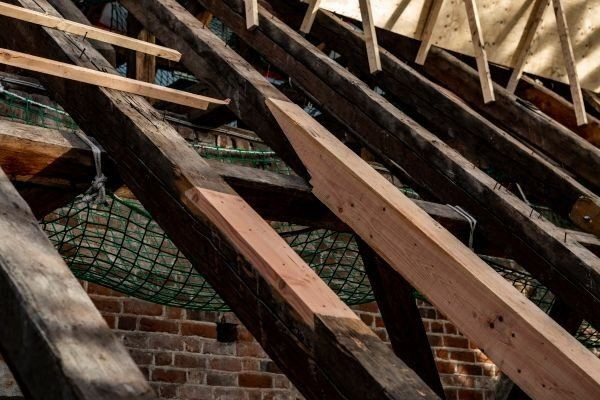

Splejsninger med frisk træ enkelte steder i de gamle træspær, før undertaget blev lagt på.

Foto: Erik Spangholm

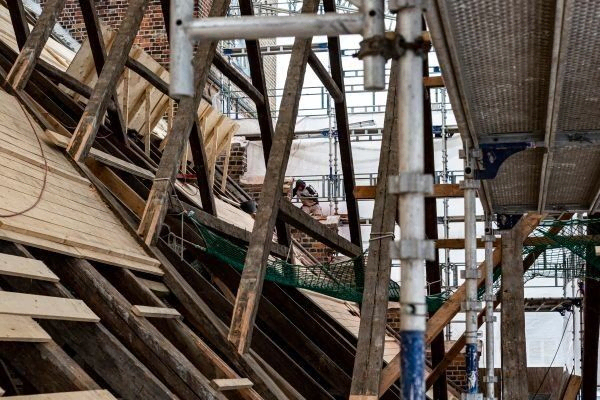

Et fascinerende syn gennem tagspær og stillads.

Foto: Erik Spangholm

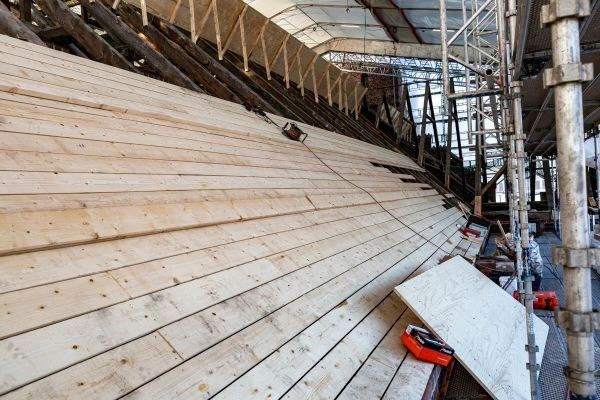

Undertaget begynder at brede sig.

Foto: Erik Spangholm

Hvad loftet gemmer: "Signaturer" med mørtel-hoveder lavet af håndværkerne i forne tider.

Foto: Erik Spangholm

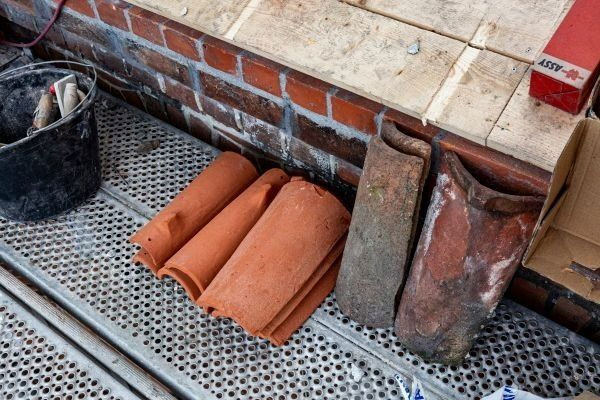

Nyt og gammelt. Mon tagstenene til selve taget snart kommer?

Foto: Erik Spangholm

De gamle kobberskotrender er blevet til smykker og engle, til salg i butik med kunsthåndværk:

Foto: Erik Spangholm

Sidst i januar 2020

Nu gælder det undertaget - og vi tænker så småt på tagstenene.

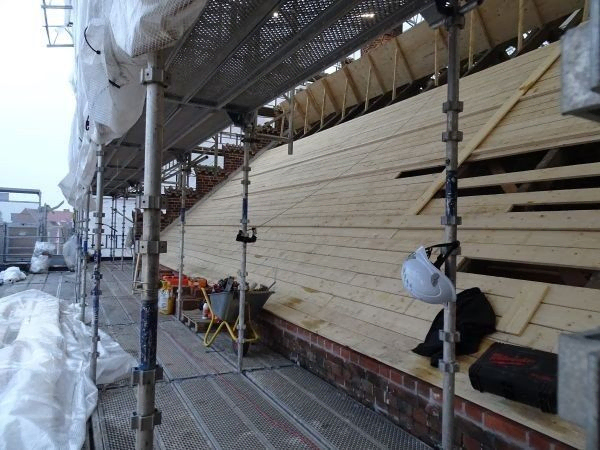

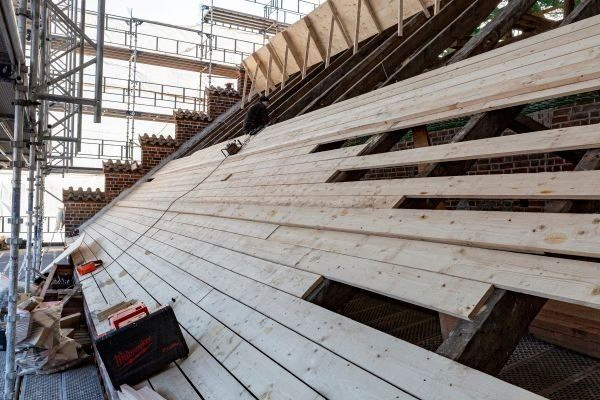

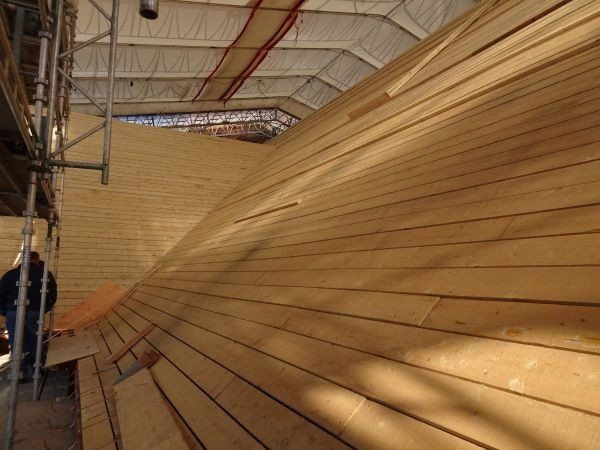

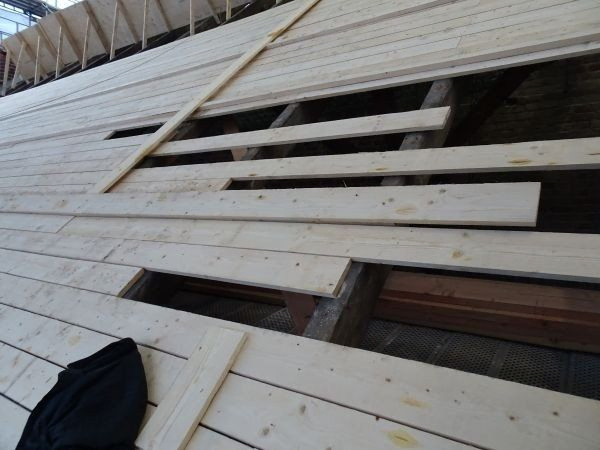

Det nye undertag i velduftende fyrretræ breder sig nu ud over kirkens gamle solide tagbjælker.

Foto: Erik Sørensen

Afstanden mellem brædderne, 1 cm, giver plads til at taget kan ”arbejde” under skiftende klimaforhold.

Foto: Erik Sørensen

Overalt ses det sirlige tømrerarbejde med, trods tagets alder, forbavsende få udskiftninger af dårligt tømmer…!

Foto: Erik Sørensen

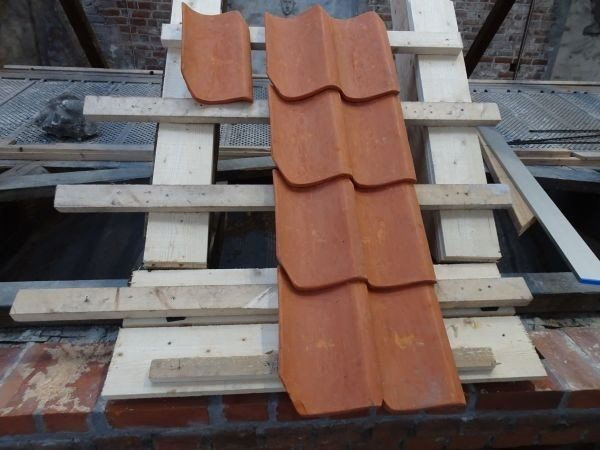

Her ses en prøveopstilling med tagsten som de afsluttes ved tagrenden.
Oplægning af taget starter på rygningen, og den færdige tagflade udføres i sorte, halvblanke tagsten.

Foto: Erik Sørensen

Januar 2020

Arbejdet med taget fortsætter efter planen:

Der holdes dog en lille pause i ny og næ. Ellers havde der været ryddet op!

Foto: Erik Sørensen

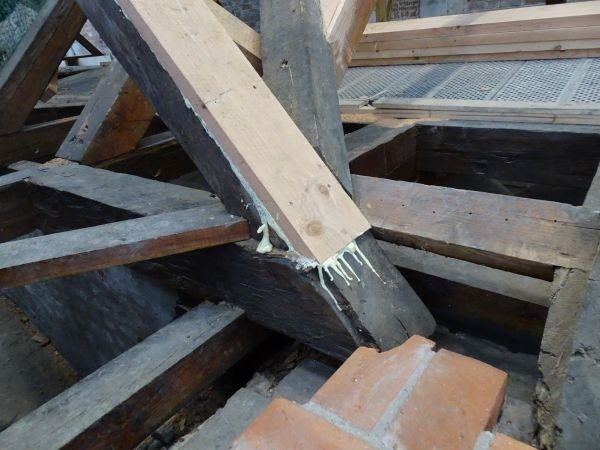

Skruer, lim og præcise tilskæringer…så er bjælken som ny.

Foto: Erik Sørensen

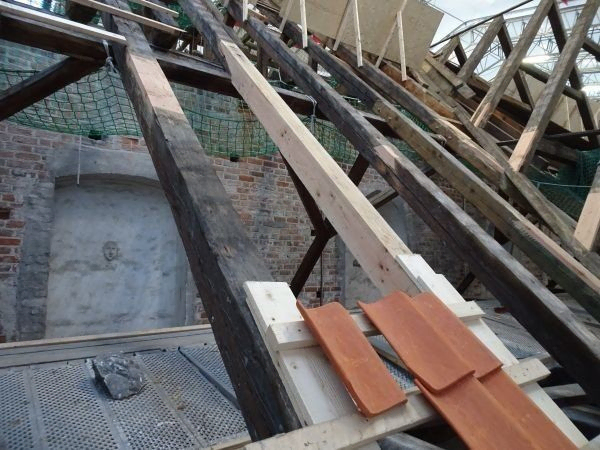

Det ekstra skifte er klar til at give taget det rette svaj ud mod tagrenden…
Bemærk hvor rent og ordentligt håndværkerne efterlader deres arbejdsplads.

Foto: Erik Sørensen

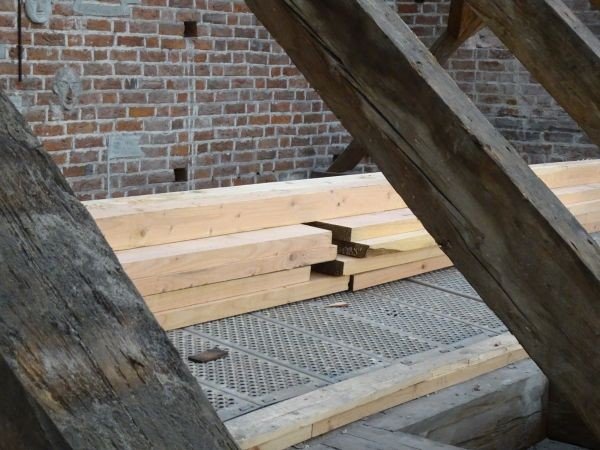

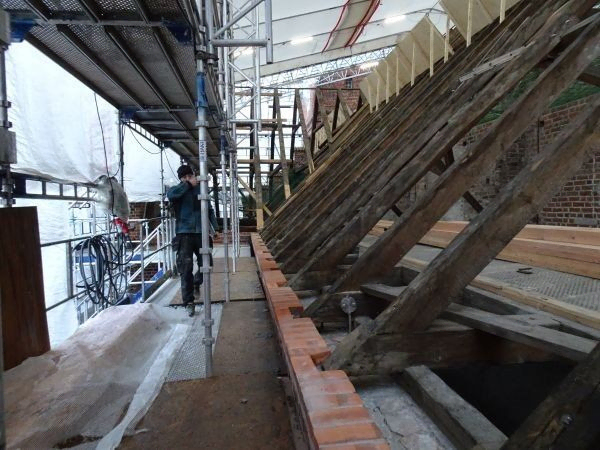

Nyt frisk træ til de kommende gangbroer under det nye tag.

Foto: Erik Sørensen

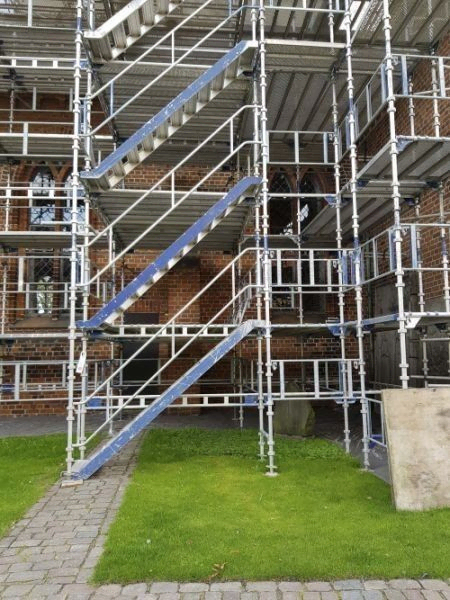

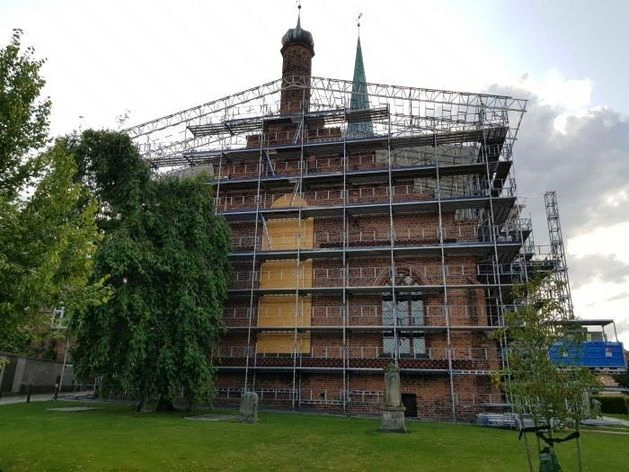

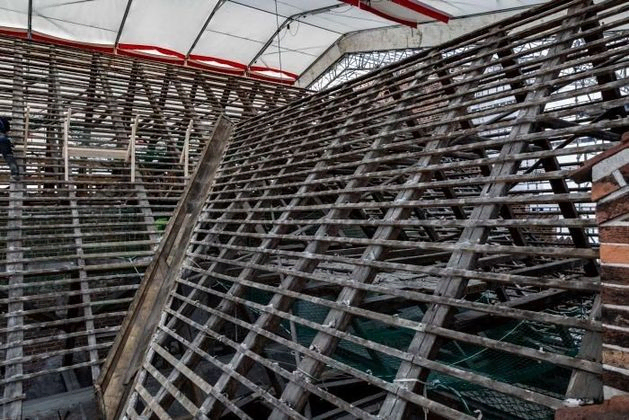

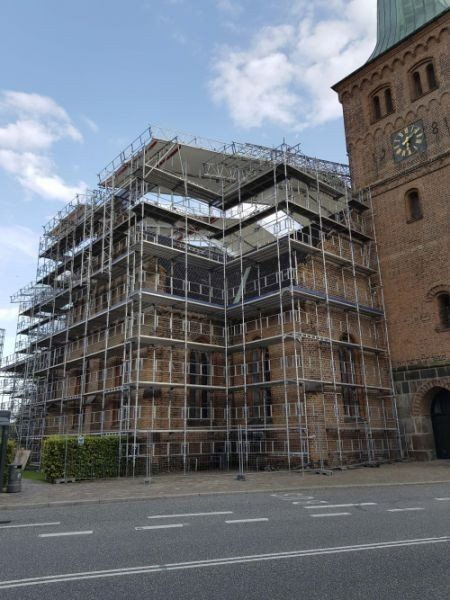

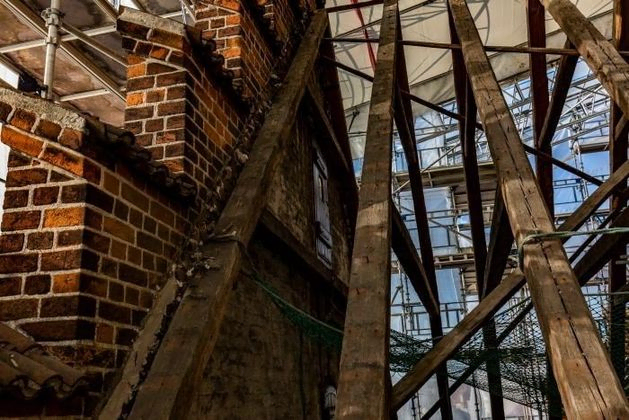

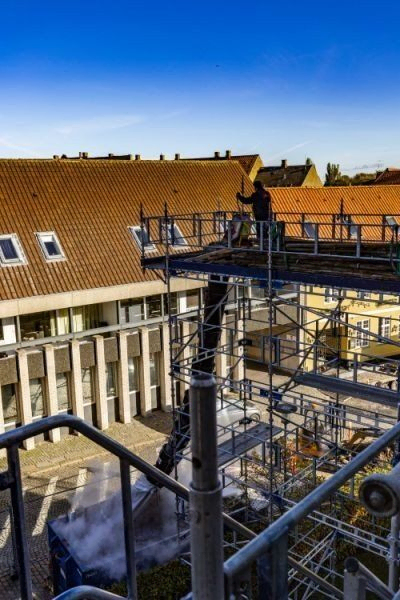

Erik Spangholm og Pete Johansen fra Østfyns Fotoklub har taget mange billeder fra renoveringen af kirketaget i efteråret 2019. Her er et lille udvalg.
